Bomba de fusão para extrusão: Quando é útil e quando não é necessária

O parafuso já é uma bomba - porquê acrescentar mais uma?

Em qualquer linha de extrusão, O parafuso já está a fazer dois trabalhos ao mesmo tempo. Derrete e homogeneíza o material e gera a pressão que empurra a massa fundida através da matriz. Isto parece eficiente, mas na prática estas duas tarefas interferem uma com a outra. Alterações no comportamento do material, na carga do parafuso ou na consistência a montante podem aparecer como flutuação de pressão na entrada da matriz - e essa flutuação transforma-se numa saída instável.

O parafuso é uma bomba, mas não é um doseador de precisão.

Esta é a razão pela qual existem bombas de fusão. A bomba de fusão para extrusão não torna a extrusora “melhor” num sentido geral. Separa as funções: a extrusora mantém-se concentrada na fusão e no fornecimento de material, enquanto a bomba de fusão assume o papel de aumento de pressão e de dosagem com uma consistência volumétrica muito mais apertada.

Esta distinção é importante porque evita um dos mal-entendidos mais comuns no planeamento de linhas de extrusão: uma bomba de fusão melhora a estabilidade da produção, não a qualidade da fusão. Se a fusão não for uniforme, uma bomba de fusão não resolve o problema. A primeira questão nunca é “Devemos adicionar uma bomba de fusão?”. A primeira pergunta é “Que tipo de instabilidade temos de facto?”

O que vai aprender

• O que faz uma bomba de fusão - e o que não faz
• O problema de raiz que resolve: pulsação de pressão da saída do parafuso
• Como difere do controlo em circuito fechado do sensor de pressão de fusão
• Que produtos e cenários beneficiam verdadeiramente
• Quando uma bomba de fusão é desnecessária - e no que se deve concentrar

Como funciona uma bomba de fusão: Deslocamento positivo, não apenas pressão extra

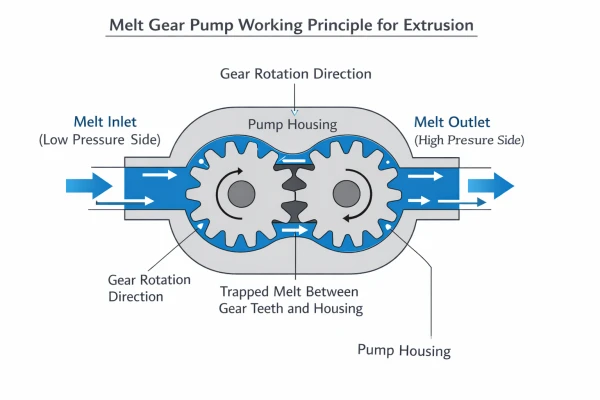

Uma bomba de fusão - também designada por bomba de engrenagens para extrusora - é uma bomba de deslocamento positivo. Duas engrenagens de precisão giram dentro de uma carcaça aquecida de tolerância estreita, transportando um volume fixo de polímero nos espaços entre os dentes da engrenagem do lado da entrada para o lado da descarga. Uma vez que o volume movido por rotação é mecanicamente fixo, o rendimento está intimamente ligado à velocidade da bomba e não à variação da pressão a montante da bomba. parafuso de extrusão.

É por isso que uma bomba de fusão não deve ser descrita como um “booster auxiliar”. O seu verdadeiro valor não é o simples aumento de pressão. O seu valor é medição controlada e repetível.

Uma forma prática de pensar sobre a diferença: a saída do parafuso comporta-se como um processo acionado por pressão com flutuação natural, enquanto a saída da bomba de fusão se comporta como um dispositivo de fornecimento doseado. De acordo com Documentação técnica da PSI-Polymer Systems, As bombas de engrenagens de extrusão modernas atingem eficiências volumétricas de 98-99% ou superiores e podem amortecer as oscilações de pressão da matriz relacionadas com a extrusora em rácios de 20:1 a 50:1.

Como se liga à extrusora

Numa configuração típica, a bomba de fusão situa-se entre a saída da extrusora e a matriz. Um sensor de pressão na entrada da bomba monitoriza a pressão de sucção. Se a pressão de sucção cair - o que significa que a rosca está a fornecer menos massa fundida - o sistema de controlo ajusta a velocidade da rosca para compensar. Isto cria um ciclo de funcionamento estável em que o parafuso alimenta a bomba e a bomba alimenta a matriz.

Quando é adicionada uma bomba de fusão, o trabalho do parafuso muda. Em vez de aumentar a pressão total do molde, o parafuso só precisa de plastificar e entregar a massa fundida à entrada da bomba a uma pressão de sucção relativamente baixa e estável. A bomba de fusão assume a pressurização e a dosagem.

O que uma bomba de fusão não faz

É importante que isto fique bem claro:

• Não melhora a qualidade da fusão. Ela não mistura melhor, homogeneíza melhor ou remove géis ou contaminantes. Se a massa fundida que entra na bomba for mal plastificada, contiver bolhas de humidade ou tiver contaminação, a bomba empurrará fielmente essa mesma massa fundida de má qualidade para a matriz - apenas a um ritmo mais constante.
• Não resolve os problemas de alimentação. Se a instabilidade começar a montante - formação de pontes, fraca densidade aparente, problemas de fluxo na tremonha - a bomba não é a primeira solução.
• Não resolve os problemas de geometria dos dados. Se a matriz tiver uma má distribuição ou equilíbrio do fluxo, o problema não é um problema de dosagem. A adição de uma bomba de fusão pode fazer com que o processo pareça mais sofisticado, deixando o mecanismo de defeito intacto.

Uma bomba de fusão estabiliza quanto A massa fundida atinge a matriz por unidade de tempo. Não se altera que tipo de a fusão chega ao molde. E não se altera como o dado se distribui que derretem.

O problema que resolve - Pulsação de pressão da saída do parafuso

Todas as extrusoras de parafuso único produzem algum grau de variação na produção. Isto é inerente ao princípio de funcionamento do parafuso e não um sinal de falha do equipamento:

• Desgaste do parafuso: Com o passar do tempo, a folga entre a ponta de voo e a parede do cano aumenta, permitindo que mais derretimento vaze para trás.
• Variabilidade do material: As diferenças de lote para lote no tamanho do granulado, densidade aparente ou teor de humidade propagam-se através da fusão.
• Desvio térmico: As flutuações de temperatura no tambor afectam a viscosidade da massa fundida, alterando a resistência ao fluxo e o comportamento da pressão.
• Transientes de velocidade do parafuso: Mesmo pequenos ajustes de velocidade criam perturbações de pressão que demoram algum tempo a estabilizar.

Estes factores criam pulsação de pressão na entrada da ferramenta - variações cíclicas ou aleatórias da pressão da massa fundida que alimenta a matriz. Os efeitos práticos:

• Flutuação da espessura da parede em tubos e canos
• Variação do peso por metro nos perfis
• Incoerências na superfície (marcas de fluxo, variação de brilho)
• Desvio dimensional em percursos longos e contínuos

Para muitos produtos padrão - mangueiras de jardim, tubos básicos de PVC, perfis comuns - essas variações estão dentro das tolerâncias aceitáveis. Mas para os produtos em que a janela de tolerância é estreita - tubos médicos de precisão, perfis de qualidade ótica, tubos especiais de parede fina - até mesmo pequenas pulsações de pressão podem levar a produção para além das especificações. É aqui que uma bomba de fusão ganha o seu lugar na linha.

Bomba de fusão vs. Sensor de pressão de fusão Controlo em circuito fechado

Esta é a comparação mais comummente confundida no planeamento de linhas de extrusão. Ambas envolvem sensores de pressão. Ambos têm como objetivo melhorar a estabilidade dimensional. Mas funcionam de formas fundamentalmente diferentes.

Controlo da velocidade da rosca em circuito fechado (sem bomba de fusão): Um transdutor de pressão perto da matriz mede a pressão de fusão em tempo real. Quando a pressão sobe acima do ponto de ajuste, o sistema de controlo reduz a velocidade do parafuso; quando desce, a velocidade aumenta. Este é um ciclo de feedback - detecta as alterações de pressão e depois corrige-as. Conforme documentado no trabalho técnico da Dynisco sobre controlo de pressão em circuito fechado para extrusão, Se o parafuso for utilizado, esta abordagem pode reduzir significativamente a variação de saída da extrusora. Mas tem um atraso de resposta inerente: o parafuso é um sistema grande e de resposta lenta e, no momento em que a alteração da velocidade tem efeito, a perturbação da pressão pode já ter passado pela matriz.

Bomba de fusão: A bomba separa mecanicamente a pressão da ferramenta do comportamento do parafuso. Ela não “observa e corrige” - ela assume diretamente a tarefa de dosagem. As variações de pressão a montante são absorvidas na entrada da bomba e não se propagam para a matriz.

Isto faz não O controlo médio da pressão em circuito fechado é um substituto de qualidade inferior. Em muitas linhas de extrusão reais, é a solução correta - menor custo, menor complexidade, nenhum componente mecânico adicional para manter. A lógica de seleção deve ser simples:

1. Comece com o requisito de tolerância do seu produto.
2. Determinar se a saída do parafuso e o controlo da pressão em circuito fechado podem mantê-la de forma fiável.
3. Só quando esse caminho tiver atingido o seu limite prático é que uma bomba de fusão deve entrar na conversa.

O erro de avaliação mais comum: “Adicionámos uma bomba de fusão, mas o problema mantém-se”

Isto acontece com mais frequência do que muitos compradores esperam.

Uma linha mostra uma espessura de parede instável ou um desvio de tamanho. A equipa assume que a saída do parafuso deve estar a flutuar. É adicionada uma bomba de fusão. A saída parece um pouco mais estável, mas o defeito não desaparece. Depois de mais tempo perdido, a verdadeira causa acaba por ser a fraca consistência da fusão, a instabilidade da alimentação, o desequilíbrio da matriz ou um problema de controlo a jusante.

Esta sequência não é uma falha da bomba de fusão. É uma falha de diagnóstico.

A bomba de fusão fez o seu trabalho corretamente - mediu de forma mais consistente. Mas a raiz da instabilidade nunca foi a pulsação da pressão.

É exatamente por isso que uma bomba de fusão deve ser tratada como uma decisão de configuração baseada na causa principal e não como uma atualização geral de precisão. A melhor utilização de uma bomba de fusão começa com uma pergunta honesta: A linha é instável porque o parafuso não está a medir com precisão suficiente para esta janela de tolerância - ou o verdadeiro problema está noutro sítio?

Esta pergunta permite poupar mais dinheiro do que a própria bomba.

Quando uma bomba de fusão é tecnicamente justificada

O verdadeiro limiar é simples: a tolerância do produto excedeu o que a saída do parafuso e o controlo de pressão em circuito fechado podem manter de forma fiável. Não é o facto de o produto ser designado por “precisão”. Não é o facto de o orçamento da linha parecer mais completo com mais componentes.

Tolerâncias apertadas de espessura de parede em tubos de precisão

Esta é uma das justificações mais claras. Quando o tubo é pequeno, a parede é fina e a janela de tolerância é apertada, mesmo uma pequena pulsação de saída aparece diretamente como uma flutuação dimensional. As operações a jusante - impressão, corte, montagem ou testes de aceitação funcional - podem todas ampliar o efeito da variação de uma parede pequena.

Construímos linhas de tubagem de precisão em que o produto é um tubo rígido de pequeno diâmetro à base de PS utilizado em aplicações laboratoriais e médicas. Os requisitos de tolerância da parede neste tipo de produto são suficientemente apertados para que o parafuso por si só, mesmo bem mantido e bem controlado, não consiga manter de forma fiável as especificações durante longos períodos. Este é o tipo de aplicação em que uma bomba de fusão passa de “atualização de precisão opcional” para um requisito genuíno do processo.

Perfis de grau ótico ou sensíveis ao aspeto

Para coberturas de difusores LED, perfis de guia de luz ou produtos semelhantes em que a consistência da superfície e a precisão dimensional afectam diretamente o desempenho ótico, a pulsação da fusão pode causar marcas de fluxo visíveis ou variações de espessura que degradam a uniformidade da distribuição da luz. Uma vez que o controlo de parafuso em circuito fechado já foi optimizado e a linha ainda não consegue manter a consistência necessária, uma bomba de fusão é o próximo passo razoável.

Regrind-Formulações de viscosidade pesada ou variável

Quando elevadas percentagens de material reciclado ou de material virgem fora das especificações causam uma instabilidade notável do fluxo do lado da matriz, uma bomba de fusão pode ajudar, tornando o fornecimento mais linear e menos sensível à flutuação normal do parafuso. O limite é importante: esta é apenas uma razão válida quando o produto ainda exige consistência dimensional. Se a tolerância for grande, é provável que o processo não necessite deste nível de controlo.

Longos percursos contínuos com especificações contratuais de peso por metro

Alguns produtos industriais são vendidos com especificações de peso por metro inscritas nos contratos de fornecimento. A variação da produção pode provocar o desperdício de material (ultrapassagem das especificações) ou o risco de rejeição (subestimação). Uma bomba de fusão aperta a banda de entrega, reduzindo o desperdício e o risco de conformidade em ciclos de produção de 24 horas por dia, 7 dias por semana.

Quando não é necessária uma bomba de fusão

A maioria das linhas de extrusão não necessita de uma bomba de fusão. Vale a pena afirmá-lo diretamente, porque muitas discussões sobre linhas são distorcidas pela ideia de que mais hardware de precisão significa automaticamente uma linha melhor.

As tolerâncias do seu produto estão dentro da capacidade do parafuso

Se o seu tubo, mangueira ou perfil padrão já funciona dentro das especificações utilizando um parafuso bem conservado e um controlo básico do processo, uma bomba de fusão não produzirá uma melhoria significativa da qualidade. Antes de considerar uma bomba, meça a sua variação dimensional atual e compare-a com os seus requisitos de tolerância. Se a diferença não existir, a justificação também não existe.

O seu verdadeiro problema está a montante

Plastificação deficiente, alimentação inconsistente, humidade na resina ou instabilidade de temperatura no tambor - nenhum destes problemas é da bomba de fusão. Para resolvê-los, é necessário ir a montante. Uma bomba de fusão instalada no lugar errado da cadeia lógica aumenta o custo, deixando a verdadeira fonte de instabilidade intocada.

Materiais abrasivos ou difíceis

As bombas de engrenagens são dispositivos de precisão com folgas apertadas. Os materiais de elevada viscosidade podem aumentar o cisalhamento interno e a produção de calor. Compostos abrasivos - polímeros altamente preenchidos, tipos reforçados com vidro - aceleram o desgaste da superfície da engrenagem e reduzem a vida útil. Este facto não exclui automaticamente uma bomba de fusão com estes materiais, mas significa que a taxa de desgaste, os limites de funcionamento e os custos de manutenção têm de ser avaliados cuidadosamente antes de se comprometer com a configuração.

Mudanças frequentes de cor, material ou tamanho

A bomba de fusão adiciona volume morto ao percurso do fluxo. Durante as mudanças de material ou de cor, este volume morto tem de ser completamente purgado antes de o novo produto ser limpo. Na produção contínua de uma família de produtos estável, esse custo é aceitável. Na produção de pequenos lotes com mudanças frequentes, o tempo de purga adicional, os resíduos de transição e a carga de limpeza podem compensar totalmente o valor de uma dosagem mais apertada.

Startups com orçamento limitado ou linhas que ainda estão a ser marcadas

Uma bomba de fusão é uma ferramenta de otimização para um processo que já funciona. Se ainda estiver a otimizar o seu produto, os parâmetros do seu processo e a sua disciplina operacional, invista primeiro em acertar o básico. Adicionar um componente de medição de precisão em cima de uma base instável não cria estabilidade - ele adiciona custo à instabilidade.

Antes de decidir - Cinco perguntas

Se estiver a avaliar se uma bomba de fusão deve ser incluída na sua linha, analise estas informações antes de tomar uma decisão:

1. Quais são as suas tolerâncias dimensionais efectivas? Obter números específicos - espessura da parede ±, diâmetro externo ±, peso por metro ±. Se não tiver estes dados, o primeiro passo é recolhê-los.
2. Já mediu a sua atual estabilidade de pressão? Instale um sensor de pressão de fusão perto da matriz e registe os dados durante um ciclo de produção representativo. Se a variação já se mantiver dentro da sua banda de tolerância, a bomba poderá não ser necessária.
3. O seu processo a montante está optimizado? Alimentação consistente, temperaturas estáveis, um parafuso que não esteja excessivamente desgastado, material corretamente acondicionado. Muitos problemas de dosagem aparentes começam aqui.
4. Qual é a necessidade de manutenção? Desgaste das superfícies das engrenagens. As vedações degradam-se. Os elementos de aquecimento precisam de ser monitorizados. Os custos contínuos são tidos em conta no custo total de propriedade e não apenas no preço de compra.
5. O que acontece se a bomba falhar? É possível contornar e continuar a funcionar temporariamente, ou a manutenção da bomba significa uma paragem total da linha? Compreenda o risco de tempo de inatividade antes de se comprometer com uma configuração que depende da bomba para cada hora de produção.

Perguntas mais frequentes

Q1: O que é uma bomba de fusão na extrusão de plástico e como funciona?

R: Uma bomba de massa fundida (também designada por bomba de engrenagens para extrusora) é uma bomba de deslocamento positivo instalada entre a extrusora e a matriz. Duas engrenagens de precisão entrelaçadas transportam um volume fixo de polímero fundido por rotação do lado de entrada para a matriz, fornecendo uma saída volumétrica altamente estável que é amplamente dissociada da flutuação da pressão do parafuso a montante.

Q2: Uma bomba de fusão melhora a qualidade da fusão?

R: Não. Uma bomba de fusão estabiliza o volume e a pressão de saída - não melhora a plastificação, a mistura ou a homogeneidade e não remove contaminantes ou géis. Se a qualidade da massa fundida que entra na bomba for má, a qualidade da saída também será má, mas será fornecida de forma mais consistente.

Q3: O controlo do sensor de pressão de fusão em circuito fechado pode substituir uma bomba de fusão?

R: Para muitos produtos padrão, sim - um sensor de pressão de fusão com controlo de velocidade do parafuso em circuito fechado proporciona uma estabilidade de saída significativa a um custo e complexidade mais baixos. Uma bomba de fusão proporciona uma melhoria significativa na estanquicidade da dosagem, mas aumenta o custo e a manutenção do equipamento. A escolha depende dos requisitos reais de tolerância do seu produto, e não de qual solução parece mais avançada.

Q4: Uma bomba de fusão ajuda quando se trabalha com um elevado teor de material reciclado?

R: Pode. Quando a entrada de material reciclado ou de qualidade variável causa instabilidade no fluxo do lado da matriz, uma bomba de fusão pode tornar o fornecimento mais linear e menos sensível à flutuação normal do parafuso. Mas isto só é útil quando o seu produto ainda exige consistência dimensional - se as tolerâncias forem grandes, o nível de controlo que uma bomba de fusão proporciona pode não ser necessário.

Q5: Que manutenção é necessária para uma bomba de fusão?

R: Inspeção regular das folgas das engrenagens (que se desgastam com o tempo), estado e substituição dos vedantes, calibração do elemento de aquecimento e verificações do alinhamento do sistema de transmissão. A fusão limpa é essencial - a contaminação e as partículas não fundidas aceleram o desgaste da superfície da engrenagem. A maioria dos fabricantes recomenda revisões programadas com base nas horas de funcionamento.

Q6: A adição de uma bomba de fusão aumenta o consumo de energia?

R: A bomba acrescenta um motor de acionamento e elementos de aquecimento, pelo que o consumo total de energia aumenta. No entanto, uma vez que a bomba assume a função de aumento de pressão, o parafuso da extrusora pode funcionar com uma pressão de cabeça mais baixa, o que compensa parcialmente o acréscimo. O impacto energético líquido depende da configuração específica da linha e das condições de funcionamento.

Conclusão

Uma bomba de fusão estabiliza a dosagem de saída, não a qualidade da fusão.

Não adicionar uma bomba de fusão antes de confirmar que a instabilidade real provém da pulsação de pressão e não da fusão, alimentação ou conceção da matriz.

A maior parte das linhas de extrusão não necessita de uma bomba de fusão - e quando é realmente necessário, a razão deve ser clara nos dados do processo.

Uma bomba de fusão é uma resposta especializada para um problema específico. Quando esse problema está genuinamente presente - tolerâncias apertadas, pulsação de pressão verificada, um processo a montante que já está optimizado - é a ferramenta certa. Quando o problema está noutro local, a bomba acrescenta custos e complexidade sem resolver nada.

Se estiver a avaliar as configurações da linha e não tiver a certeza de que a sua aplicação exige um controlo ao nível da bomba de fusão, partilhe connosco o seu tipo de produto, material, requisitos de tolerância e padrão de produção. Podemos dizer-lhe diretamente se uma bomba de fusão é tecnicamente justificada - ou se o melhor caminho é otimizar primeiro o design do parafuso, o sistema de alimentação ou o controlo do processo.
