Linha de extrusão de perfis de policarbonato e PMMA

Linha de extrusão de perfis de policarbonato e PMMA concebida para coberturas de iluminação LED, difusores e tubos rígidos de PC - clareza de grau ótico com tecnologia de matriz de acabamento espelhado e saída sem riscos.

  • Saída de grau ótico: O design especializado dos parafusos evita o amarelecimento e os pontos negros no PC/PMMA.
  • Superfície com acabamento espelhado: O aço de molde S-136H elimina as linhas de matriz e as ondulações de vibração.
  • Controlo inteligente do vácuo: Sistema ABB com inversor para dimensionamento ultra-estável de perfis PC PMMA.
  • Entrega sem riscos: Aplicador de película automático integrado para coberturas LED de alto brilho.
  • Fiabilidade chave na mão: Desempenho comprovado para coberturas LED, difusores e perfis de iluminação multicoloridos.

Perfis de PC e PMMA produzidos nesta linha

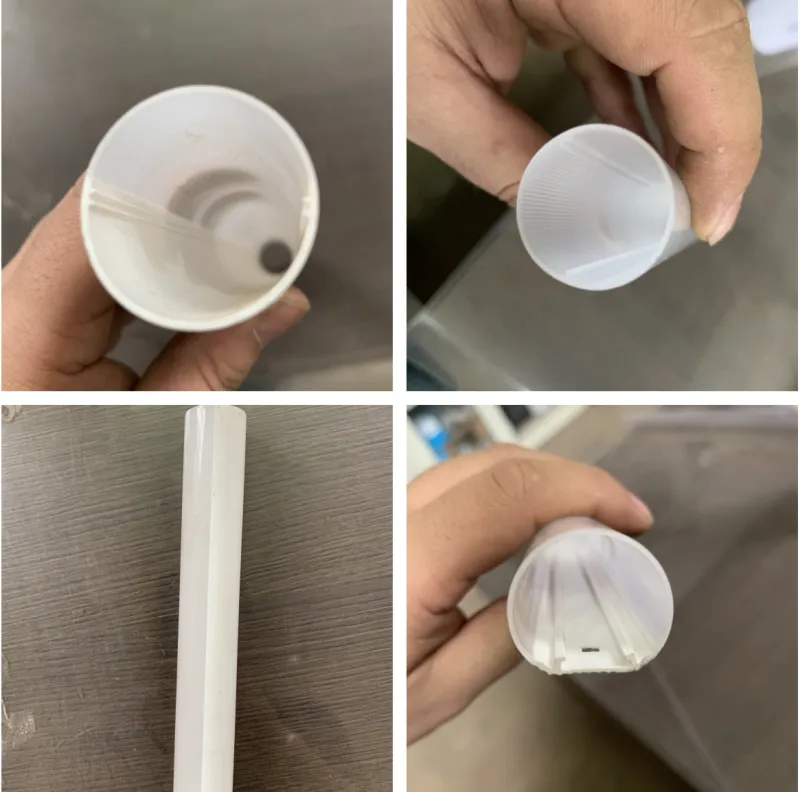

Amostras de cobertura de lâmpadas tubulares LED

Tampas de tubos LED

Coberturas de secção redonda para tubos de iluminação LED T5, T8 e de diâmetro personalizado. Substitui o vidro tradicional por PC resistente ao impacto ou PMMA de alta claridade. Disponível em transparente, fosco e branco leitoso.

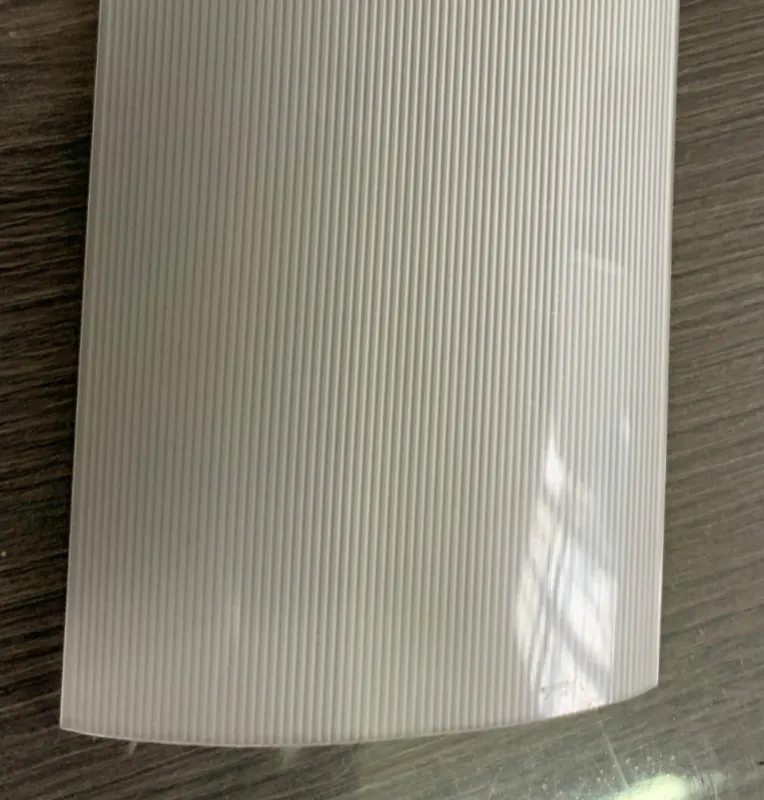

Amostra de tiras difusoras planas de LED

Fitas difusoras planas de LED

Extrusões de perfil plano para luminárias lineares LED embutidas e montadas à superfície. Difusão uniforme da luz em toda a largura da fita. Produzidas em larguras padrão e personalizadas.

amostras de difusores

Perfis personalizados e irregulares

Perfis semi-circulares, em forma de D e outros perfis de secção transversal personalizados para iluminação LED arquitetónica e decorativa. Extrudidos de acordo com o seu desenho. Coextrusão de duas cores disponível numa única passagem - como difusor branco leitoso + caixa colorida, ou topo fosco + base opaca.

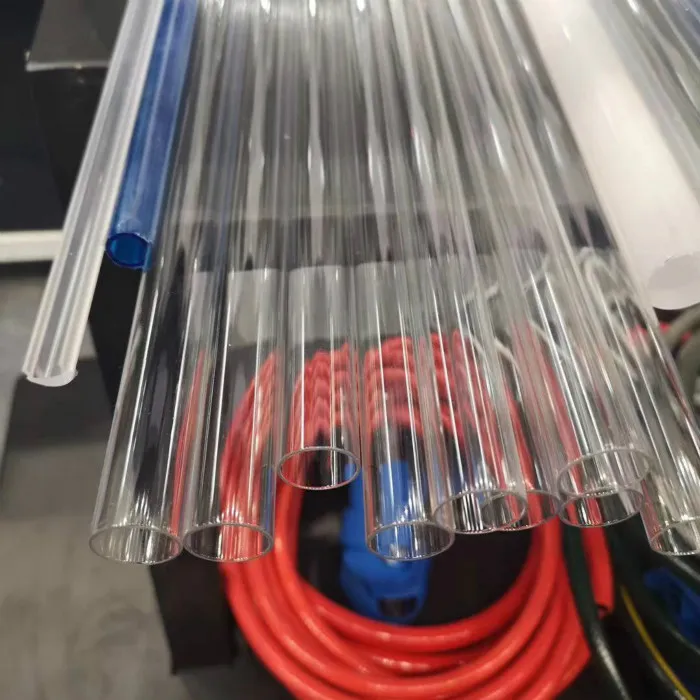

Amostras de tubos de PC

Tubos rígidos de PC

Tubos redondos standard e perfis tubulares personalizados em policarbonato. Para caixas de proteção, caixas de iluminação industrial e coberturas de equipamentos.

Projetado para a excelência: Componentes principais da linha de extrusão de perfis de PC

Para obter uma nitidez ótica e uma integridade estrutural superior, cada módulo da linha de extrusão de perfis de PC da Jinxin é construído com ligas de primeira qualidade e eletrónica de classe mundial.

O nosso sistema integrado assegura uma sincronização perfeita entre a fusão de elevado binário, a calibração precisa do vácuo e a proteção automatizada da superfície, proporcionando uma solução de elevado tempo de funcionamento para aplicações exigentes de iluminação LED e de tubos rígidos

Máquina de extrusão de perfil de cobertura LED PC PMMA
SISTEMA DE EXTRUSÃO

Extrusora principal de alto torque

  • Sistema de acionamento: Conversor de frequência ABB associado a um Motor de 6 pólos e caixa de velocidades com superfície endurecida do tipo 173.
  • Interface de controlo: Ecrã tátil PLC de 15 polegadas e regulação sincronizada da velocidade da extrusora e do transportador.
  • Regulação térmica: Módulos de aquecimento dedicados controlados por relés de estado sólido (SSR) da Taiwan FOTEK com pré-aquecimento programado e ecrã de diagnóstico de falhas.
  • Plastificação: Parafuso e tubo em liga nitretada especificamente perfilados para estabilidade da resina PC/PMMA.
Máquina de extrusão de tubo de LED PC PMMA
FLEXIBILIDADE DE CO-EXTRUSÃO

Co-Extrusor móvel (para dupla cor/geada)

  • Posicionamento: Regulação eléctrica da altura (gama 900-1200 mm) com uma caixa de controlo cantilever rotativa de 270° para integração multi-ângulo.
  • Sistema de acionamento: Conversor de frequência ABB com caixa de velocidades de superfície endurecida tipo 146 e motor de acoplamento direto.
  • Gestão de dados: Controlo PLC independente com arquivo de parâmetros de processo e capacidades de monitorização remota.
Tanque de vácuo da linha de extrusão de perfis PC PMMA
CALIBRAÇÃO E ARREFECIMENTO

Mesa de Calibração de Vácuo Controlada por Inversor

  • Controlo da pressão: Bomba de vácuo regulada por um inversor de frequência ABB, ajustável através da HMI principal ou por controlo manual.
  • Infraestrutura de arrefecimento: Coletor de 10 canais para vácuo, 10 canais para água e 10 canais para sopro de ar, integrado num tanque de arrefecimento em aço inoxidável.
  • Suporte de perfil: Molduras de suporte anti-encolhimento para extrusão de perfil largo; também suporta calibração de tubo redondo padrão.
  • Alinhamento: Movimento motorizado para a frente/para trás com ajuste manual de 3 eixos (X/Y/Z).
Linha de extrusão de perfis PC PMMA da Haull off machien
SISTEMA DE TRACÇÃO

Transportador de correia plana de motor duplo

  • Sistema de acionamento: Configuração de motor duplo controlada por um conversor de frequência ABB.
  • Ajustamento: Ajuste elétrico da pressão para fixação e libertação da correia.
  • Controlo de velocidade: Regulação sincronizada da velocidade através do ecrã tátil do PLC principal.
Cortador de serra da linha de extrusão de perfis PC PMMA
CORTE DE PRECISÃO

Máquina de corte com serra automática

  • Controlo do comprimento: Medição baseada em codificador com controlo por computador para um dimensionamento repetível.
  • Precisão de corte: Tolerância de precisão de ±1mm.
  • Qualidade do rebordo: Lâminas de serra importadas para o corte sem rebarbas de perfis rígidos de PC/PMMA.
  • Coleção: Empilhador basculante pneumático para uma descarga organizada do produto.
Prateleira de embrulho
PROTECÇÃO DA SUPERFÍCIE

Aplicador de película pós-corte

  • Função: Unidade automática de aplicação da película de proteção posicionada após o processo de corte.
  • Objetivo: Aplica fita de proteção PE ao perfil acabado para evitar riscos na superfície durante a recolha, embalagem e transporte.

Pronto para configurar a sua linha de extrusão de PC Profile?

Para perguntas rápidas ou intervalos de preços gerais, não hesite em utilizar a Barra lateral de contacto rápido à direita (ou em baixo no telemóvel).
No entanto, para um cotação exacta baseada na configuração e desenho de implantação da fábrica, recomendamos que forneça as suas necessidades específicas.

Ir para o Formulário de pedido pormenorizado ↓

Por que os fabricantes e líderes de compras escolhem a Jinxin

Aceite de fábrica antes do envio

Não nos limitamos a verificar o movimento mecânico - efectuamos ensaios de produção com carga completa antes da expedição.

  • Verificação dimensional: Executamos a linha para provar que o molde fornece as dimensões e tolerâncias exactas do tubo. Para perfis de qualidade ótica, verificamos a clareza da superfície e a ausência de linhas de matriz em condições de produção.
  • A “Receita de Arranque”: Registamos os parâmetros de processamento bem sucedidos (temperaturas, velocidades) utilizados durante o ensaio. O utilizador recebe este registo Folha de dados para evitar as suposições e começar a produzir imediatamente.
  • Calibração de materiais: Está a utilizar material especial? Recomendamos o envio de a sua matéria-prima para teste. Calibramos a máquina de acordo com a sua realidade, garantindo a precisão desde o início.

Cotação transparente, linha a linha

O orçamento não é um resumo vago. É um manifesto linha a linha que enumera todos os componentes e marcas do equipamento (por exemplo, Siemens, ABB), garantindo que o hardware corresponde à promessa.

  • Lista de configuração detalhada: Todos os motores, inversores, depósitos e controladores estão listados por marca e modelo.
  • Limpar opções de serviço: A instalação e a formação no local são cotadas como um rubrica distinta e transparente-sem taxas de surpresa mais tarde.
  • O preço “final”: Sem suplementos ocultos. O que assina é o que paga.

Estratégia de componentes de serviço global

Implementamos rigorosamente uma estratégia de componentes “prontos a servir” para garantir a segurança da sua cadeia de fornecimento.

  • Gigantes globais de nível 1: Para accionamentos e motores principais, utilizamos Siemens, ABB, RKC e Omron-disponível em quase todas as cidades industriais do mundo.
  • Marcas internacionais comprovadas: Para os comandos e sistemas eléctricos, seleccionamos marcas como WECON e CHINT, que estabeleceram redes de distribuidores nos principais mercados.
  • Resultado: Quer se trate de uma unidade premium ou de um relé standard, a qualidade verificada e a manutenção cómoda estão garantidas.

Credenciais de confiança

60% Taxa de recompra global

A maioria dos nossos clientes internacionais aumenta a sua capacidade connosco - um indicador de fiabilidade a longo prazo.

Certificação CE e apoio à poupança de impostos

Configuramos a linha para cumprir as especificações do seu perfil alvo e os requisitos de teste do utilizador final, mediante pedido. Também fornecemos Certificado de Origem para ajudar a minimizar os seus direitos de importação.

A confiança dos fabricantes que servem marcas globais

  • Fornecemos coberturas de iluminação LED para as carruagens ferroviárias de alta velocidade Fuxing da China. A linha da Jinxin fornece de forma consistente a clareza ótica e a precisão dimensional necessárias para passar as certificações de segurança e qualidade de nível ferroviário.

    A qualidade da matriz com acabamento espelhado foi o fator decisivo - clareza de superfície consistente com linhas de matriz mínimas em todas as séries de produção.
    Amostras de perfis de iluminação LED
    Fabricante de componentes de iluminação LED
    China (cotada na bolsa)
  • Os nossos perfis de cobertura LED são enviados para distribuidores em todo o Médio Oriente e qualquer risco na superfície significa um envio rejeitado. Pedimos à Jinxin que adicionasse um aplicador de película em linha para proteger os perfis imediatamente após o corte.

    Integraram a unidade na nossa linha - agora todas as peças saem com película PE aplicada automaticamente. Sem manuseamento manual, sem riscos.
    amostras de difusores de iluminação
    Fabricante de produtos de iluminação LED
    EMIRADOS ÁRABES UNIDOS

Perguntas frequentes sobre a extrusão de perfis de PC

Para perfis de PC transparentes ou de alto brilho, a superfície de fluxo da matriz e o acabamento influenciam diretamente as marcas de arrastamento, as linhas da matriz e as linhas de fluxo/vibração.

A utilização de um molde de aço espelhado S-136H com polimento espelhado ajuda a reduzir estes defeitos de aparência, embora os resultados finais continuem a depender da qualidade da resina, das condições de secagem e de uma janela temperatura/cisalhamento validada.

A estabilidade dimensional depende de um dimensionamento de vácuo estável, de um arrefecimento uniforme e de um suporte mecânico. A tabela de dimensionamento utiliza uma bomba de vácuo de 3 kW regulada por um inversor ABB de 4 kW, com pressão de vácuo controlável via HMI ou modo manual.

Para perfis mais largos, uma estrutura de suporte opcional ajuda a reduzir a flacidez no depósito de água, apoiando um dimensionamento mais consistente durante a produção contínua

Sim. O policarbonato é altamente higroscópico e tem de ser completamente seco antes do processamento. As diretrizes da indústria recomendam a pré-secagem a 100-120°C durante 2-4 horas para reduzir o teor de humidade abaixo de 0,02% para perfis de qualidade ótica.

A humidade residual na massa fundida provoca a degradação hidrolítica, levando à formação de bolhas, marcas de abertura e perda de clareza ótica no perfil acabado. Embora o secador desumidificador não faça parte do âmbito da nossa linha de extrusão padrão, fornecemos a especificação de secagem completa com cada encomenda e podemos fornecer um secador como parte de um pacote chave-na-mão.

O amarelecimento dos perfis de PC é causado principalmente pela degradação térmica - quando as temperaturas do cilindro são demasiado elevadas, o tempo de permanência é demasiado longo ou a resina retém humidade em excesso.

O policarbonato tem uma boa estabilidade térmica abaixo dos 300°C, mas começa a decompor-se acima dos 340°C. Os pontos negros formam-se normalmente quando o material fundido estagna em zonas mortas no interior do cilindro ou da matriz e carboniza com o tempo.

A nossa linha aborda ambas as questões: a geometria do parafuso foi concebida especificamente para resinas amorfas e de elevada viscosidade, como o PC, para minimizar o tempo de permanência e evitar o calor de cisalhamento excessivo. A matriz S-136H com polimento espelhado é maquinada para eliminar os cantos mortos internos onde o material poderia estagnar e carbonizar.

Do lado do operador, é essencial manter os procedimentos de secagem corretos e as definições de temperatura do tambor dentro do intervalo recomendado de 270-300°C.

Sim. O policarbonato e o PMMA são ambos amorfos, resinas transparentes de alta viscosidade com requisitos de conceção de parafusos quase idênticos - canais de dosagem profundos, zonas de transição longas e baixas taxas de compressão.

De acordo com as diretrizes de conceção de parafusos da indústria, ambos os materiais requerem um parafuso simples de tipo gradual com taxas de compressão na gama 2.0-2.6. Isto significa que o mesmo parafuso e cilindro podem processar ambos os materiais sem mudança mecânica.

A mudança entre PC e PMMA requer o ajuste das temperaturas do cilindro e da matriz, a purga do sistema e a verificação dos parâmetros do processo - um procedimento de rotina, não uma reconfiguração da linha de produção.
