Экструзионная машина для производства труб PPR

Высокоскоростная одношнековая экструзионная линия для производства труб из PPR для горячей/холодной воды (20-160 мм) - также обрабатывает PE, HDPE, PP до 250 мм

Индивидуальная конфигурация Экструзионная машина для производства труб PPR - также известный как Машина для производства труб PPR - разработаны для обеспечения постоянной толщины стенок, точности размеров в соответствии с DIN 8077/ISO 15874 и надежной работы в системах горячего и холодного водоснабжения, подогрева полов и транспортировки промышленных химикатов.

Эта линия экструзии труб PPR поддерживает однослойные и трехслойные конфигурации PPR-GF-PPR, армированные стекловолокном. Эта же платформа экструдера также функционирует как линия экструзии пластиковых труб из ПЭ, ПНД и ПП - с заменой фильеры и калибровочной втулки, а также перенастройкой параметров, а не с покупкой новой машины.

  • Диапазон точности: 20 мм - 160 мм (стандартный PPR для горячей/холодной воды)
  • Повышение эффективности: Возможность двухсторонней связи хиты 250 кг/ч (против стандартных 150 кг/ч)
  • Экономия материала: Встроенный контроль веса на метр
  • Универсальность: Возможность трехслойного армирования стекловолокном (PPR-GF-PPR)
  • Надежность: Оригинальные, проверенные электрические компоненты, отобранные по степени пригодности (например, Siemens, ABB, OMRON, RKC)

Что такое машина для производства труб PPR?

A Экструзионная машина для производства труб PPR это одношнековая экструзионная линия плавящий полипропилен случайный сополимер гранулы (PP-R) и формирует из них непрерывные трубы для распределения горячей и холодной воды, напольного лучистого отопления, систем охлажденной воды и транспортировки промышленных химикатов. Эти трубы обычно производятся в соответствии со стандартами DIN 8077/8078 или ISO 15874.

Технические характеристики и выбор модели экструзионной машины для производства труб PPR

Основные параметры наших экструзионных линий для PPR-труб серии SJ. Эти конфигурации также обрабатывают PE/PP/HDPE в том же диапазоне диаметров. По запросу доступны конфигурации, рассчитанные на более высокую производительность.

Конфигурация машины

Диаметр винта.

Соотношение L/D

Диапазон труб (мм)

Максимальная производительность (кг/ч)

Спецификация

JX-SJ65/33 (двойной)

65 мм

33:1

20-75 (x2)

200-250

Двойной выходной КПД

JX-SJ65/33 (одиночный)

65 мм

33:1

20-75

80-120

Стандартное производство

JX-SJ75/33 (одиночный)

75 мм

33:1

50-160

80-150

Большой диапазон гибкости

JX-SJ90/33 (одиночный)

90 мм

33:1

75-250

280-350

Высокая производительность для больших размеров

Полные модули линии по производству труб PPR

Линия по производству труб PPR "под ключ" от бункера до штабелера. Постройте линию как комплексную систему - с конфигурацией по диапазону наружных диаметров труб, PN/SDR, структуре слоев и способу упаковки. Ниже приведен типичный список модулей, используемых в проектах экструзии труб PPR.

высокопроизводительный одношнековый экструдер с двумя выходами для линии экструзии труб PPR
Двойной выход опционально

Высокоэффективный одношнековый экструдер

  • Мотор: Siemens Beide (Работа инвертора)
  • Поездка: Прямое соединение (Без ремней, не требует обслуживания)
  • Инвертор: ABB ACS580 Высокая производительность
  • Контроль: WECON ПЛК + сенсорный экран
  • Винт: Азотистая сталь (глубина: 0,8 мм)
  • Отопление: FOTEK Управление SSR
  • Вес на метр контроля включен
Вспомогательный ко-экструдер для нанесения цветной маркировки
МАРКИРОВОЧНЫЕ ЛИНЕЙНЫЕ ПОЛОСЫ

Вспомогательный соэкструдер

  • Мотор: Siemens Beide
  • Поездка: Прямое соединение (Надежная сила)
  • Инвертор: ABB ACS580
  • Винт: Азотистая сталь (глубина: 0,8 мм)
  • Отопление: FOTEK SSR Control
  • Дизайн: Независимая мобильность и адаптация
вакуумный резервуар для воды из жесткой экструзионной трубы
ТОЧНОСТЬ РАЗМЕРОВ

Вакуумный калибровочный резервуар

  • Материал: Нержавеющая сталь SUS304 (Устойчивость к коррозии)
  • Охлаждение: Система распыления под высоким давлением на 360°
  • Контроль: Независимая регулировка вакуума
  • Выравнивание: Регулируемый по 3 осям (Точное центрирование)
  • Стабильность: Автоматический контроль уровня воды
Брызгоохлаждающий бак экструзионной машины для труб PPR
БЫСТРОЕ ОХЛАЖДЕНИЕ

Резервуар для распылительного охлаждения

  • Материал: Нержавеющая сталь SUS304 (устойчивая к коррозии)
  • Метод: Охлаждение распылением на 360° (равномерное покрытие)
  • Регулировка: Ручной (высота, левый и правый)
  • Дизайн: Централизованная дренажная система
Двухпроизводительные машины Caterpillar Haul-Off для экструзии труб PPR
ДВУХМОТОРНЫЙ ПРИВОД

Тип Caterpillar Haul-Off

  • Поездка: 2x Независимые моторы (верхний и нижний)
  • Преимущество: Без пропуска ресниц, более гладкая укладка
  • Инвертор: ABB
  • Блоки: Износостойкая резина (не повреждает трубы)
  • Контроль: Автоматическая синхронизация через главный программируемый терминал (привязана к скорости питателя)
Бесстружечная режущая машина машины PPR трубы экструзии машины
БЕЗ ПЫЛИ И В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Резак без стружки и 6-метровый укладчик

  • Метод: Ротационная фреза (без заусенцев, без вспышки)
  • Контроль: ПЛК + сенсорный экран (компьютерная плата)
  • Точность: Измерение длины энкодера (±1 мм)
  • Коллекция: 6-метровый штабелер в комплекте
  • Действие: Пневматическое опрокидывание (разгрузка без царапин)
Пресс-формы для экструзионной машины для производства труб из полипропилена
ПРЕЦИЗИОННАЯ ОСНАСТКА

Головка матрицы

  • Структура: Спиральная конструкция (низкое давление расплава)
  • Материал: Сталь 40Cr (кованая и полированная)
  • Проводка: Авиационные заглушки (быстроразъемное отопление)
  • Польза: Равномерная толщина стенок и простота установки

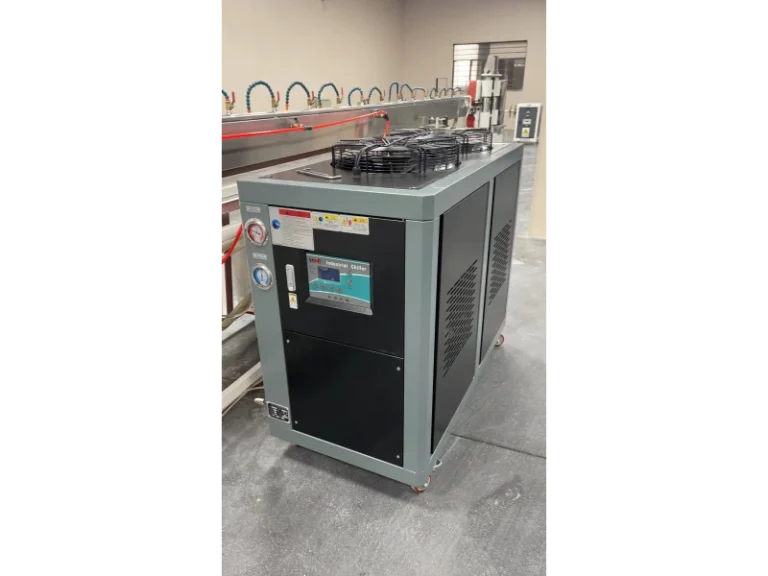

Промышленный чиллер
РЕКОМЕНДУЕМОЕ ВСПОМОГАТЕЛЬНОЕ СРЕДСТВО

Промышленный чиллер с воздушным охлаждением

  • Функция: Система водяного охлаждения с замкнутым циклом
  • Преимущество: Гражданский бассейн не нужен
  • Установите: Конструкция Plug-and-Play
  • Результат: Постоянная температура = стабильный размер трубы

Готовы к настройке трубопроводной линии PPR?

Для получения быстрых вопросов или общей информации о ценах, не стесняйтесь использовать Боковая панель быстрых контактов справа (или внизу на мобильных устройствах).
Однако для точное ценообразование на основе конфигурации, Мы рекомендуем предоставить ваши конкретные требования.

Перейти к подробной форме запроса ↓

Применение - куда идут эти погружные трубки

Трубы PPR для холодной воды со значением

Водопровод горячей и холодной воды

PPR является доминирующим выбором для распределения воды в жилых и коммерческих помещениях в Европе, на Ближнем Востоке и в Юго-Восточной Азии. Термоплавкие соединения устраняют места утечек, а сам материал устойчив к разрушению от хлора и образованию накипи.

Трубы PPR, армированные стекловолокном, установлены в системе напольного лучистого отопления

Напольное лучистое отопление

Подпольные системы требуют стабильности размеров при длительных температурных циклах. Трехслойные трубы PPR-GF-PPR, армированные стекловолокном, все чаще используются здесь благодаря более низкому коэффициенту теплового расширения.

Трубы PPR большого диаметра в системе охлажденной воды коммерческих систем ОВКВ

Охлажденная вода и системы ОВКВ

В контурах охлажденной воды для коммерческих систем ОВКВ используется полипропилен (PPR), который отличается коррозионной стойкостью и гладкой внутренней поверхностью, минимизирующей потери давления. В этом сегменте распространены трубопроводы больших диаметров (75-160 мм).

Химически стойкие трубы PP PPR в промышленном химическом транспорте

Транспортировка промышленных химикатов

Трубы PP и PPR служат для транспортировки химических веществ там, где металлические трубы подвергаются коррозии. Выбор марки материала зависит от конкретных химических веществ - мы оцениваем совместимость на этапе конфигурирования.

Почему производители и руководители отделов закупок выбирают Jinxin

Предотгрузочная проверка производства

Мы не просто проверяем механические механизмы - перед отправкой мы проводим производственные испытания с полной нагрузкой.

  • Проверка размеров: Мы запускаем линию, чтобы доказать, что пресс-форма обеспечивает точные размеры и допуски труб.
  • Рецепт “Старт-ап”: Мы регистрируем успешные параметры обработки (температура, скорость), использованные во время испытания. Вы получаете это Лист данных отбросьте все догадки и немедленно приступайте к производству.
  • Калибровка материала: Используете специальный материал? Мы рекомендуем отправлять ваше сырье к нам для тестирования. Мы откалибруем машину в соответствии с вашими реалиями, обеспечивая точность с самого начала.

Прозрачное, построчное цитирование

Ваше коммерческое предложение - это не расплывчатое резюме. Это построчное перечисление каждого компонента оборудования и его марки (например, Siemens, ABB), гарантирующее, что оборудование соответствует обещаниям.

  • Подробный список конфигураций: Каждый двигатель, инвертор, бак и контроллер перечислены по маркам и моделям.
  • Очистить параметры обслуживания: Установка и обучение на объекте оплачиваются как отдельная, прозрачная статья расходов-Никаких неожиданных платежей.
  • “Окончательная” цена: Никаких скрытых дополнений. Что вы подписываете, за то и платите.

Стратегия глобального обслуживания компонентов

Мы строго соблюдаем стратегию компонентов “Готовность к обслуживанию”, чтобы обеспечить безопасность вашей цепи поставок.

  • Глобальные гиганты первого уровня: Для основных приводов и двигателей мы используем Siemens, ABB, RKC и Omron-доступны практически в любом промышленном городе мира.
  • Проверенные международные бренды: Для систем управления и электрики мы выбираем такие бренды, как WECON и CHINT, которые имеют развитые дистрибьюторские сети на крупнейших рынках.
  • Результат: Будь то привод премиум-класса или стандартное реле, проверенное качество и удобное обслуживание гарантированы.

Удостоверения доверия

60% Глобальная ставка РЕПО

Большинство наших международных клиентов расширяют свои мощности вместе с нами, что является показателем долгосрочной надежности.

Сертификация CE и поддержка в вопросах экономии налогов

Наше оборудование сертифицировано по стандарту CE для соответствия мировому рынку. Мы также предоставляем сертификат происхождения, чтобы свести к минимуму ваши импортные пошлины.

Что говорят наши клиенты

  • Мы скептически относились к покупке за границей, но видеоролик FAT и таблица параметров, которые они прислали перед отправкой, сделали ввод в эксплуатацию простым. Мы вышли на заданную мощность на третий день.
    Планетарный бесстружечный резак для экструзии жестких труб - лезвие вращается вокруг трубы, производя чистый, без заусенцев, перпендикулярный рез без образования стружки.
    Производитель сантехнических изделий
    Юго-Восточная Азия
  • Двухпроводная система позволила нам избежать покупки второй линии. В расценках был указан каждый компонент по марке, так что сюрпризов не было.
    вакуумный резервуар для воды из жесткой экструзионной трубы
    Производитель труб
    Ближний Восток
  • Нам нужна была трехслойная конфигурация PPR-GF для проекта горячего водоснабжения. Они откалибровали линию с нашим материалом и поставили именно то, что нам было нужно.
    Пресс-формы для экструзионной машины для производства труб из полипропилена
    Группа строительных материалов
    Южная Америка (проект, защищенный NDA)


Экструзионная машина для производства труб PPR - часто задаваемые вопросы

В качестве основного материала используется PP-R. Тот же одношнековый экструдер также обрабатывает ПЭ, ПП и ПНД без замены шнека - необходимо заменить только фильеру и калибровочную втулку. Для трехслойного PPR-GF-PPR требуется дополнительный соэкструдер и многослойная фильера, которые поставляются в качестве дополнительных модулей.


Именно поэтому покупатели, ищущие экструзионную машину для производства труб PPR HDPE, часто останавливаются на этой платформе - один экструдер обслуживает оба семейства смол.

Наружный диаметр 20-160 мм для PPR, охватывающий PN 10 - PN 20 в соответствии с DIN 8077/8078. В случае 20-75 мм двухниточная конфигурация позволяет прокладывать две трубы одновременно, что примерно удваивает производительность (250 кг/ч против 120 кг/ч) без удвоения площади.

Более длинные трубы (75-160 мм+) - одножильные. Контроль веса на метр интегрирована для предотвращения перерасхода материала при сохранении заданной толщины стенок.

Да. Мы добавляем к базовой конфигурации дополнительный соэкструдер и многослойную фильеру - последующее оборудование остается прежним. Средний слой PPR-GF-PPR из стекловолокна значительно снижает тепловое расширение, что делает его предпочтительным для напольного отопления и рециркуляции горячей воды.

Мы настраиваем соэкструдер специально для стекловолоконно-полипропиленовой смеси, которую вы планируете использовать.

Ориентировочные цены FOB Китай для комплексных линий "под ключ":

  • Однослойный, однониточный (20-75 мм): $35,000 - $45,000
  • Двухжильный высокообъемный (20-75 мм x2): $50,000 - $70,000
  • Однослойная большего диаметра (50-160 мм): $35,000 - $55,000
  • 3-слойное стекловолокно PPR-GF-PPR (20-160 мм): $55,000 - $80,000


Включает в себя: Экструдер, фильера, калибровка, охлаждение, транспортировка, резак, штабелер, электрооборудование Tier-1. Исключает: чиллер, принтер, грузоперевозки, установка на месте.

Оба варианта:

  • Независимая установка: Модульная конструкция с авиационными разъемами, проверенные предустановленные параметры, видеоролики с испытаниями и полная документация.
  • Поддержка на месте: Установка, ввод в эксплуатацию и обучение оператора - стоимость указана в предложении, никаких скрытых платежей.

Каждый Линия по производству труб Jinxin поставляется со стартовым набором: нагревательные ленты ×2, наборы нагревателей для головки матрицы ×2, твердотельные реле ×5, охлаждающий вентилятор ×1, термопары ×2. Хватает на 12-18 месяцев нормальной работы. Все основные компоненты (Siemens, ABB, Delta, Fotek, WECON) являются мировыми брендами - долгосрочные замены производятся на месте, а не в Китае.

Время выполнения: 45-60 рабочих дней с момента внесения аванса, включая изготовление, сборку и производственные испытания с полной нагрузкой и документально подтвержденными параметрами запуска.
Гарантия: 12 месяцев на всю линейку; на HMI - до 18 месяцев. На компоненты Tier-1 распространяются гарантии производителя.
Упаковка: Деревянные ящики без фумигации, антикоррозийные, влагостойкие. Охлаждающий бак поставляется отдельно на стальном поддоне.

PPR термоплавкий в местах соединения, выдерживает непрерывную подачу горячей воды до 70°C и экструдируется на один винт машина. ПВХ цементируется растворителем, ограниченно пригоден для использования в холодной воде/дренаже и требует двойной винт Экструдер для обработки порошка.


Оборудование для последующей обработки также отличается - для PPR требуются более длинные охлаждающие емкости и более жесткие калибровочные допуски для номинального давления. Это принципиально разные машины: линия PPR не может перерабатывать ПВХ, и наоборот.

A Машина для производства труб PPR это одношнековая линия, настроенная на поведение расплава PP-R и размерные стандарты DIN 8077/ISO 15874.

Ключевые отличия от линии общего назначения: Специальная степень сжатия PPR (33:1 L/D), спиральные головки для равномерной толщины стенок при номинальном давлении и контролируемое охлаждение для кристаллизации PPR. Дренажная линия из ПВХ использует совершенно другой тип шнека и не может производить трубы PPR под давлением.
