Экструзионная машина и линия для экструзии трубок для насосов лосьонов - прецизионные погружные трубки для парфюмерных насосов, аэрозолей и косметической упаковки

Прецизионная машина для экструзии трубок для насосов для лосьонов, разработанная для постоянного контроля наружного диаметра, равномерной толщины стенок и чистоты резки по длине - производство погружных трубок для насосов для лосьонов, распылителей парфюмерных насосов, аэрозольных клапанов и триггерных распылителей, используемых на линиях сборки косметики, средств личной гигиены и бытовой упаковки.

Также известная как линия экструзии погружных труб, эта система поддерживает материалы из ПЭВД и ПП.

  • Оптимизированная конструкция винтов: Индивидуальная конфигурация для смол LDPE/PP обеспечивает стабильное давление расплава и равномерную толщину стенок.
  • Прецизионный вакуумный размер: Негерметичная вакуумная система обеспечивает превосходную округлость трубки и стабильность наружного диаметра в пределах ±0,05 мм.
  • Встроенная система воздушных ножей: Высокоэффективный воздушно-очистительный канал удаляет капли воды, обеспечивая сухость поверхности трубки и сцепление без скольжения.
  • Выход на основе конфигурации: Масштабируемые характеристики экструдеров и двигателей, отвечающие вашим конкретным задачам по производству кг/ч.
  • Установка в режиме Plug-and-Play: Модульная конструкция оборудования с авиационными разъемами обеспечивает быструю самостоятельную настройку без участия инженеров на месте.

Модульная конфигурация - компоненты машины для экструзии погружных трубок

Наши прецизионные экструзионные линии для производства погружных трубок могут быть настроены на заказ для насосов для лосьонов, парфюмерии, аэрозолей и косметической упаковки. Поддерживая материалы LDPE и PP, эта система обеспечивает стабильную производительность для упаковочных трубок малого диаметра.

Главный экструдер линии экструзионной машины PP PE dip tube
Экструзионный сердечник

Прецизионный одношнековый экструдер

  • Мотор: Siemens Beide (Работа инвертора)
  • Поездка: Прямое соединение (Без ремней, не требует обслуживания)
  • Инвертор: ABB ACS580 Высокая производительность
  • Контроль: WECON ПЛК + сенсорный экран
  • Винт: Азотистая сталь (глубина: 0,6-0,8 мм)
  • Отопление: FOTEK Управление SSR
  • Оптимизированная геометрия шнека для стабильного давления расплава ПЭВД/ПП
Высокостабильная экструзионная головка экструзионной машины для экструзии погружных труб
Прецизионный штамп

Высокостабильная головка экструзионной головки

  • Материал: Высококачественная штампованная сталь (полированный проточный канал)
  • Дизайн: Специализированный для Тонкостенные погружные трубки
  • Переналадка с помощью комплекта оснастки (поддержка нескольких размеров).
Вакуумный калибровочный резервуар
ТОЧНОСТЬ РАЗМЕРОВ

Вакуумный резервуар для охлаждающей воды

  • Материал: Нержавеющая сталь SUS304
  • Вакуум: Тип водяного насоса для стабильного отрицательного давления
  • Стабильность: Встроенные прижимные ролики для обеспечения погружения и стабильности трубки
  • Выравнивание: Регулируемый по 3 осям (Точное центрирование)
  • Контроль: Высокопрочное уплотнение для стабильного контроля наружного диаметра ±0,05 мм
Встроенная система очистки воздуха
УДАЛЕНИЕ ВЛАГИ

Система воздушных ножей

  • Дизайн: Круговой канал для обдува на 360°
  • Функция: Высокоскоростное отведение влаги перед сцеплением с поверхностью
  • Польза: Устраняет проскальзывание тяги
  • Результат: Обеспечивает сухую поверхность для точной резки

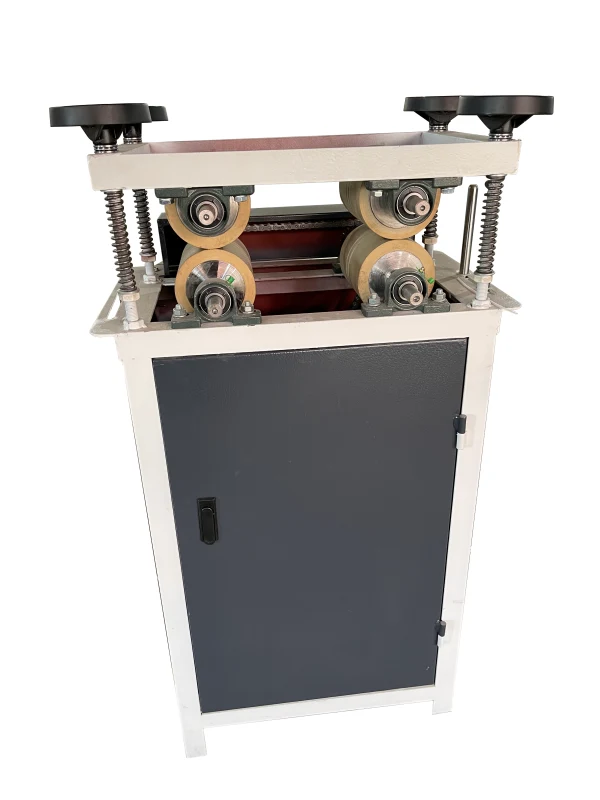

Ремень для экструзионной машины для производства труб для окунания
СТАБИЛЬНАЯ ТЯГА

Варианты точной транспортировки

  • Стандарт: Компактная 4-роликовая пинч-система (идеально подходит для стандартных жестких погружных трубок)
  • Обновление: Ременной (Caterpillar) отвал для высокоточных европейских стандартов
  • Польза: Контакт с поверхностью предотвращает деформацию тонких стенок и обеспечивает меньшую устойчивость к скольжению
  • Синхронизация: Синхронизация со скоростью экструдера по замкнутому циклу для обеспечения стабильного OD
машина и резак линии экструзионной машины для производства труб для окунания
ВЫСОКОТОЧНАЯ РЕЗКА

Сервомеханическая система резки Delta

  • Поездка: Серводвигатель и драйвер 1KW Delta
  • Контроль: 7-дюймовый сенсорный экран (трехъязычная система CN/EN/FR)
  • Точность: Измерение длины на основе энкодера с подсчетом и сигнализацией
  • Универсальность: Поддерживает квадратные, V-образные и косые (угловые) пропилы
Намотчик с двумя валами
ГИБКАЯ КАТУШКА

Горизонтальный или двухвальный намотчик

  • По горизонтали: Для сверхтонких или мягких трубок (предотвращает дробление и деформацию)
  • Двойной вал: Для высокоэффективной непрерывной намотки стандартных погружных трубок
  • Особенность: Магнитно-порошковые муфты для точного и постоянного контроля натяжения
  • Особенность: Встроенный траверс для аккуратной и организованной намотки слоев
  • На заказ: Размеры катушек и диаметры шпинделей в соответствии с вашими потребностями в упаковке
Промышленный чиллер
РЕКОМЕНДУЕМОЕ ВСПОМОГАТЕЛЬНОЕ СРЕДСТВО

Промышленный охладитель воды

  • Функция: Система водяного охлаждения с замкнутым циклом
  • Преимущество: Гражданский бассейн не нужен
  • Установите: Конструкция Plug-and-Play
  • Надежность: Стабильная температура для стабильного размера трубки

Готовы настроить экструзионную линию для насосов для лосьонов?

Для быстрого ответа на вопросы или определения общих цен используйте боковую панель быстрых контактов справа (или внизу на мобильных устройствах). Однако для получения точного предложения по конфигурации и чертежа заводской планировки мы рекомендуем предоставить ваши конкретные требования.

Перейти к подробной форме запроса ↓

Что такое Экструзионная машина для экструзии трубки насоса лосьона?

Трубка для насоса лосьона - в упаковочной промышленности ее обычно называют погружной трубкой - представляет собой узкую пластиковую трубку внутри флакона с насосом, которая тянется от головки дозатора вниз, в жидкость. Каждый насос для лосьона, распылитель духов, аэрозольный клапан и триггерный распылитель использует эту трубку для забора продукта из контейнера. Трубка обычно изготавливается методом экструзии из ПЭВД или ПП, ее внешний диаметр составляет 3-10 мм, а толщина стенки - менее 1 мм. Если наружный диаметр отклоняется хотя бы на 0,1 мм, трубка либо не вставляется в фитинг насоса, либо выпадает во время автоматической сборки, что приводит к браку, который на высокоскоростных линиях упаковки косметики составляет тысячи единиц в час.

Экструзионная машина для экструзии трубок для лосьонных насосов - также называемая машиной для экструзии погружных трубок - представляет собой комплексную одношнековую производственную линию, созданную специально для этих целей. Она пропускает гранулы ПЭВД или ПП через экструдер с оптимизированной геометрией шнека, формирует трубку через прецизионную фильеру, фиксирует диаметр с помощью вакуумной калибровки (±0,05 мм OD), удаляет поверхностную влагу с помощью системы воздушных ножей, вытягивает трубку на синхронизированной скорости и отрезает ее по точной длине с помощью сервоуправления - квадратной, V-образной или угловой, в зависимости от конструкции насоса.

Применение - куда идут эти погружные трубки

LDPE лосьон насос погружные трубки с v разрез

Насосы для лосьонов и тюбики с дозаторами для кремов

Насосы для лосьонов - это самый большой объем применения погружных трубок в косметической упаковке. Трубка должна плотно прилегать к корпусу насоса, чтобы предотвратить выпадение при автоматической укупорке.

LDPE является стандартным материалом - достаточно гибким, чтобы изгибаться внутри бутылки, и достаточно жестким, чтобы держать форму при вставке.

Парфюмерный насос погружной трубки для тонкой туман распылитель

Парфюмерные помпы и трубки для распыления тонкого тумана

Тонкостенные и узкие погружные трубки для парфюмерных насосов требуют более жестких допусков на наружный диаметр и более чистого срезанного конца.

V-образные или угловые разрезы широко распространены в этом сегменте для соответствия конкретным геометриям клапанов, где соответствие размеров напрямую определяет качество уплотнения.

PP аэрозольный клапан погружной трубки для контейнера под давлением

Погружные трубки с аэрозольными клапанами

Трубки для аэрозолей должны выдерживать внутреннее давление в контейнере без деформации. ПП часто предпочитают из-за его высокой жесткости и химической стойкости.

Постоянная округлость и низкое остаточное напряжение при экструзии являются основными факторами качества.

Трубка для погружения триггерного распылителя в бутылки для бытовой химии.

Триггерный распылитель и трубки для бытовой химии

В триггерных распылителях для бытовых чистящих средств и ухода за садом используются погружные трубки большего диаметра, в которых приоритет отдается скорости производства и экономичности.
Окно допуска шире, чем при косметическом применении, но контроль влажности поверхности по-прежнему необходим для предотвращения скольжения.

Почему производители и руководители отделов закупок выбирают Jinxin

Предотгрузочная проверка производства

Мы не просто проверяем механические механизмы - перед отправкой мы проводим производственные испытания с полной нагрузкой.

  • Проверка размеров: Мы запускаем линию, чтобы доказать, что пресс-форма обеспечивает точные размеры и допуски труб.
  • Рецепт “Старт-ап”: Мы регистрируем успешные параметры обработки (температура, скорость), использованные во время испытания. Вы получаете это Лист данных отбросьте все догадки и немедленно приступайте к производству.
  • Калибровка материала: Используете специальный материал? Мы рекомендуем отправлять ваше сырье к нам для тестирования. Мы откалибруем машину в соответствии с вашими реалиями, обеспечивая точность с самого начала.

Прозрачное, построчное цитирование

Ваше коммерческое предложение - это не расплывчатое резюме. Это построчное перечисление каждого компонента оборудования и его марки (например, Siemens, ABB), гарантирующее, что оборудование соответствует обещаниям.

  • Подробный список конфигураций: Каждый двигатель, инвертор, бак и контроллер перечислены по маркам и моделям.
  • Очистить параметры обслуживания: Установка и обучение на объекте оплачиваются как отдельная, прозрачная статья расходов-Никаких неожиданных платежей.
  • “Окончательная” цена: Никаких скрытых дополнений. Что вы подписываете, за то и платите.

Стратегия глобального обслуживания компонентов

Мы строго соблюдаем стратегию компонентов “Готовность к обслуживанию”, чтобы обеспечить безопасность вашей цепи поставок.

  • Глобальные гиганты первого уровня: Для основных приводов и двигателей мы используем Siemens, ABB, RKC и Omron-доступны практически в любом промышленном городе мира.
  • Проверенные международные бренды: Для систем управления и электрики мы выбираем такие бренды, как WECON и CHINT, которые имеют развитые дистрибьюторские сети на крупнейших рынках.
  • Результат: Будь то привод премиум-класса или стандартное реле, проверенное качество и удобное обслуживание гарантированы.

Удостоверения доверия

60% Глобальная ставка РЕПО

Большинство наших международных клиентов расширяют свои мощности вместе с нами, что является показателем долгосрочной надежности.

Сертификация CE и поддержка в вопросах экономии налогов

Наше оборудование сертифицировано по стандарту CE для соответствия мировому рынку. Мы также предоставляем сертификат происхождения, чтобы свести к минимуму ваши импортные пошлины.

Что говорят наши клиенты

  • Мы используем экструзионные линии от нескольких поставщиков, но воздушный нож Jinxin с углом обзора 360° был, безусловно, лучшей конструкцией для удаления влаги, которую мы видели. В итоге мы заказали у них дополнительные воздушные ножи для установки на наши существующие производственные линии. Это позволило решить проблему остаточной влаги, которая в течение нескольких месяцев вызывала проблемы с качеством среза.
    Главный экструдер линии экструзионной машины PP PE dip tube
    производитель упаковки владелец
    Франция
  • Для линии сборки парфюмерных насосов нам требовались погружные трубки с V-образной резкой под определенным углом. Компания Jinxin изготовила специальную режущую головку в точном соответствии с нашими требованиями, и качество резки было стабильным с первого дня. Каждая трубка подходит к фитингу насоса без доработки.
    Экструзионная машина и линия для экструзии трубок для насосов лосьонов - прецизионные погружные трубки для парфюмерных насосов, аэрозолей и косметической упаковки
    Производитель погружных трубок владелец
    Таиланд

FAQ:- Лосьон насос и погружной трубки экструзионная машина

Основными материалами для этой линии являются ПЭВД и ПП. Геометрия шнека, степень сжатия и зоны нагрева оптимизированы специально для этих смол, чтобы обеспечить стабильное давление расплава и равномерную толщину стенок.

Если вам нужно обрабатывать другой материал, сообщите нам об этом на этапе настройки - мы оцениваем совместимость материалов перед составлением сметы, а не обещаем “универсальный” станок.

Линия работает с трубками малого диаметра, как правило, в диапазоне наружного диаметра 3-10 мм (точный диапазон зависит от штамповочной оснастки). Герметичная система вакуумной калибровки поддерживает Допуск на наружный диаметр ±0,05 мм при равномерной толщине стенок на всех этапах производства.

Мы проверяем этот допуск во время предотгрузочных производственных испытаний с вашим конкретным материалом.

Да. Наш ротационный резак с сервоприводом поддерживает квадратные, V-образные и косые (угловые) резы. Однако машина поставляется с одной стандартной режущей головкой - вам необходимо указать профиль реза и требования к углу V до того, как мы настроим линию.

Мы изготавливаем и устанавливаем индивидуальную режущую головку во время производства, а затем проверяем геометрию реза во время FAT, используя ваш реальный материал. Если для вашей продукции требуется несколько типов реза, мы можем обсудить возможность быстрой смены оснастки.

Возможны оба варианта:

  • Независимая настройка: Модульная конструкция с авиационными разъемами. Мы поставляем машину с проверенными предустановленными параметрами, видеороликами испытаний и полной документацией. Опытные команды могут вводить оборудование в эксплуатацию без выездной поддержки.
  • Поддержка на месте: Если ваша команда только начинает работать с экструзией или это ваша первая линия, наши инженеры обеспечат установку, ввод в эксплуатацию и обучение оператора. Расходы указаны в предложении - никаких скрытых платежей.

Каждая линия экструзии погружных труб Jinxin поставляется с стандартный комплект запасных частей - все быстроизнашивающиеся элементы, готовые к немедленному вводу в эксплуатацию и плановому техническому обслуживанию. Отдельная покупка не требуется:

  • Литые алюминиевые обогревательные ленты для ствола винта × 2
  • Нагревательные ленты для головки штампа × 2 комплекта
  • Твердотельные реле (Fotek / Taiwan Yang Ming) × 5 - наиболее подверженный сбоям элемент на линии
  • Охлаждающий вентилятор × 1
  • Термопары K-типа × 2


Этот комплект покрывает типичные расходные материалы на первые 12-18 месяцев нормальной эксплуатации. Для долгосрочного пополнения запасов все основные компоненты (Siemens, ABB, Delta, Fotek, WECON, CHINT) являются мировыми брендами с местными дистрибьюторскими сетями - замена производится на месте в вашей стране, а не поставляется из Китая.

Приводы, серводвигатели, ПЛК и HMI не являются быстроизнашивающимися элементами - они работают в течение всего срока службы линии.

Основной причиной брака при сборке является дрейф размеров во время экструзии - не только средний наружный диаметр, но и овальность и микроизменения по длине трубы. Если наружный диаметр даже немного занижен или некруглый, трубка не будет иметь интерференционной посадки, необходимой для уплотнения внутри головки насоса. В случае превышения размера она вообще не вставится.

Мы контролируем это с помощью два восходящих механизма, Но это не конечная проверка:

  • Вакуумный резервуар для определения размеров: Герметичная вакуумная система удерживает расплавленную трубку на калибровочной гильзе под стабильным отрицательным давлением, обеспечивая округлость и удерживая OD/ID в пределах ±0,05 мм в течение всего производственного цикла.
  • Канал с воздушным ножом на 360°: Удаляет всю поверхностную влагу до того, как труба попадает на транспортировочный агрегат. Это устраняет микропроскальзывание в тяговых роликах - распространенную причину прерывистого растяжения, которое приводит к изменению диаметра на последующих участках.


В результате получается трубка, которая стабильно круглые и стабильные по размеру, Благодаря этому он надежно фиксируется в автоматизированном сборочном оборудовании без выпадения или утечки.

Срок изготовления: 50-60 рабочих дней с момента внесения аванса, включая механическое изготовление, электрическую сборку, программирование ПЛК и производственные испытания с документированными параметрами запуска. Специальные конфигурации могут увеличить этот срок - точные сроки указаны в вашем предложении.

Гарантия: 12 месяцев на всю линейку; на сенсорный экран HMI - 18 месяцев. На компоненты Tier-1 (Siemens, ABB) предоставляются гарантии от производителя.

Упаковка: Деревянные ящики без фумигации с антикоррозийной обработкой и влагонепроницаемой пленкой. Из-за размеров охлаждающий бак из нержавеющей стали поставляется отдельно на стальном поддоне.

Общая трубоэкструзионная линия предназначена для производства жестких труб большого диаметра (PPR, PE, PVC), где основными параметрами являются объем выпускаемой продукции и толщина стенки. A лосьон насос трубки экструзионная машина - также называемый экструзионная машина для производства труб или производственная линия по выпуску насосов для лосьонов - это принципиально иной один винт конфигурация, оптимизированная для:

  • Точность микродиаметра: Наружный диаметр 3-10 мм с допуском ±0,05 мм, против 20-630 мм на трубопроводах
  • Устойчивость тонкостенных конструкций: Толщина стенки менее 1 мм, что требует специальной глубины завинчивания, вакуумной калибровки и тяги без влаги
  • Геометрия торца: Сервоуправляемые V-образные, угловые или квадратные резы для соответствия конкретной посадке клапана насоса - не прямые гильотинные резы, используемые на трубах
  • Интеграция сборочной линии: Трубка должна надежно фиксироваться в высокоскоростном автоматизированном оборудовании для сборки насосов. помпа для духов, лосьонов и аэрозолей приложения

Именно поэтому Jinxin настраивает выделенный один винт экструдер с геометрией шнека малой глубины и специфическое оборудование для производства труб для погружения, а не адаптация трубопроводной линии.
