Экструзионная машина для производства жгутов из TPE - полная производственная линия для медицинских лент, полос Esmark и полос сопротивления

Цзиньсинь завершает строительство Линии для производства жгутов из ТПЭ В основе конструкции лежит специальный экструдер для производства жгутов из TPE, каландрирование и охлаждение, W-образный накопитель для танцоров, просечка/перфорация - сконфигурированный под вашу целевую твердость и прошедший FAT-тестирование на вашей целевой смеси перед отгрузкой.

Используется для изготовления медицинских жгутов без латекса, бинтов Esmark и резинок для фитнеса.

  • Окно проверенного материала: Диапазон твердости, проверенный FAT (обычно 35-65 единиц по Шору A), с документированными параметрами расплава и охлаждения - таким образом, ваш компаунд TPE местного производства работает стабильно с первой партии.
  • Преобразование листов в диапазоны: Один лист TPE, разрезанный на несколько полосок медицинской ленты
  • Буфер непрерывной подачи: Система хранения Dancer-arm обеспечивает плавную подачу плоской ленты TPE к резаку, предотвращая перерывы между резами во время прерывистых циклов резки.
  • FAT с зарегистрированным базовым уровнем: Запись температуры в 9 зонах + проверка толщины/ширины/формата среза (согласованный метод)
  • Надежность: Подлинные, проверенные электрические компоненты, отобранные по степени пригодности (например, ABB, RKC)

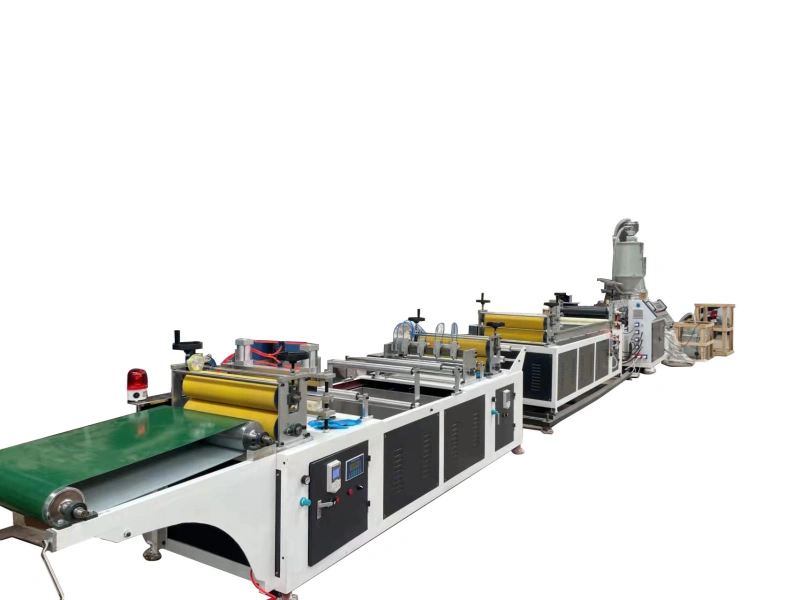

Конфигурация из 3 блоков для линии экструзии жгута из ТПЭ

Эта комплексная машина для экструзии лент TPE состоит из трех специализированных узлов, которые выполняют все операции от плавки сырья до конечного перфорированного вала, предназначенного для стабильной обработки чувствительных сортов TPE.

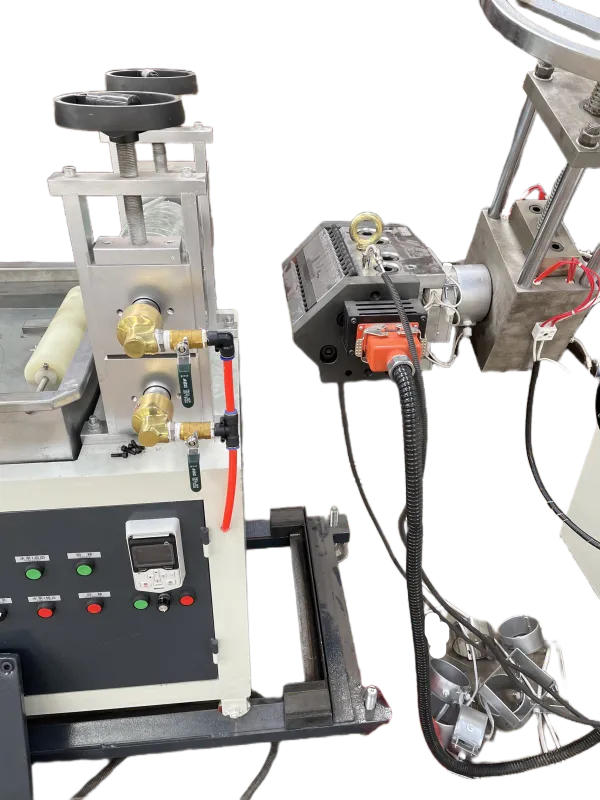

основной экструдер линии экструзии жгутов из ТПЭ
Экструзионный сердечник

Высокостабильный экструдер для производства жгутов из ТПЭ

  • Система привода: Двигатель Siemens Beide с высокопроизводительным инвертором ABB серии 580.
  • Поездка: Прямое соединение (Без ремней, не требует обслуживания)
  • FAT с 9-зональной тепловой базой: Мы записываем точные 9-зонный температурный профиль необходимые для предотвращения деградации TPE, обеспечивая “золотой рецепт” для постоянной толщины и качества поверхности.
Резервуар для охлаждения воды с роликом экструзионной машины для жгутов из ТПЭ
ФОРМОВКА И ОХЛАЖДЕНИЕ

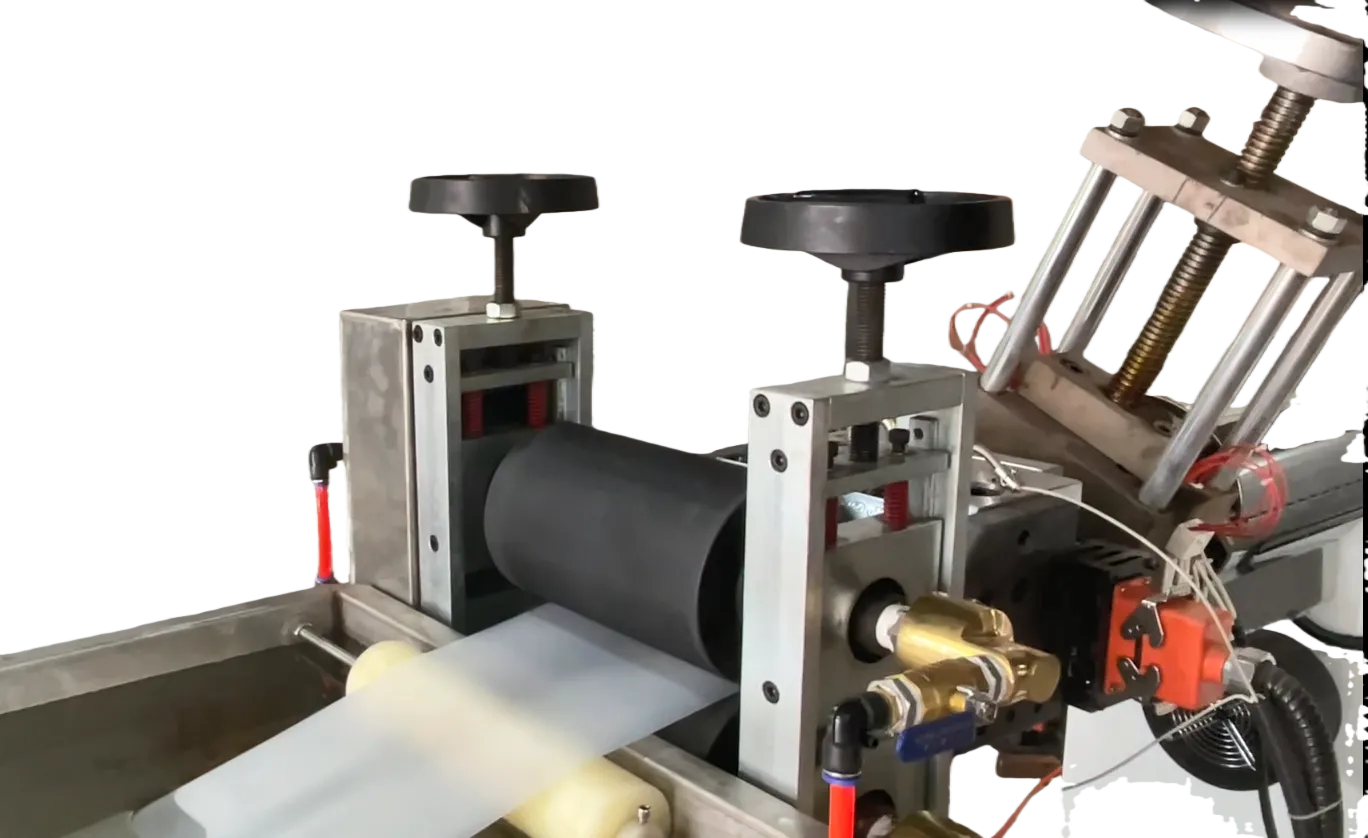

2-валковая каландрирующая и охлаждающая станция

  • Точное каландрирование: Двухвалковая система прессования позволяет вручную регулировать толщину листа.
  • Технология Anti-Stick: Ролики с тефлоновым покрытием с внутренним водяным охлаждением для работы с высокомаслянистыми составами TPE без прилипания.
  • Охлаждающая дорожка: Бак для воды из нержавеющей стали с независимым двигателем и инвертором ABB.
  • Ролики со сменными поверхностями: Мы предоставляем на выбор гладкие или текстурированные (с рисунком) каландровые вальцы. Для производства как стандартных гладких лент, так и жгутов с противоскользящей текстурой
машина для резки жгута TPE экструзионная машина
ПРЕОБРАЗОВАНИЕ И БУФЕРИЗАЦИЯ

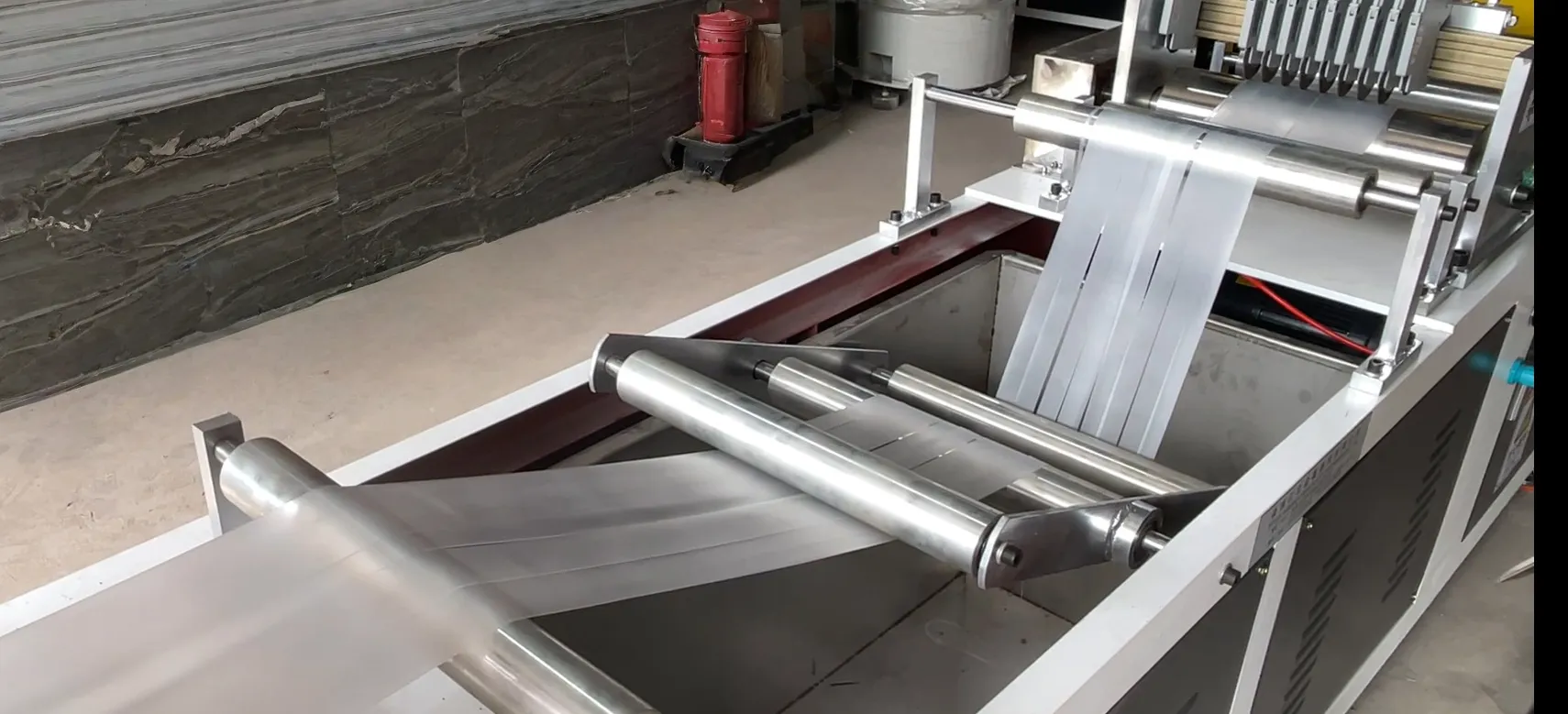

Станция продольной и перфорационной резки

  • W-Path Dancer Arm Accumulator: 4-плечевой накопитель, который компенсирует несоответствие скорости между непрерывной экструзией и прерывистой резкой, сохраняя избыточную длину ленты между резками, чтобы материал не разрывался при резком натяжении, когда резак останавливается.
  • Прецизионная резка: Регулируемые пневматические ножи для разделения широкого полотна на несколько жгутов или широких Бинты Эсмарха.
  • Перфорация в виде острия: Резка с компьютерным управлением и энкодером для обеспечения точности фиксированной длины; производит профессиональные рулоны “тяни-толкай” с сигнализацией о прибытии длины.

Руководство по материалам: Компаунды TPE для экструзии жгутов

При производстве жгутов из ТПЭ, Состав имеет большее значение, чем машина. Хорошо построенная линия, использующая неправильный сорт TPE, все равно будет производить ленты с плохой отдачей, дефектами поверхности или проблемами с контактом с кожей. За 14 с лишним лет работы над созданием экструзионных линий для глобальных медицинских и промышленных компаний мы поняли, что успех или неудача определяются синергией материала и машины.

Мы не продаем TPE как материал для бизнеса. Этот раздел существует потому, что наши клиенты постоянно задают одни и те же вопросы, поэтому мы размещаем ответы на этой странице.

Термопластичные эластомеры экструзионного класса (гранулы TPE) с готовым рулоном эластичной ленты TPE для медицинских жгутов

Ссылка на совместимость материалов

Наша линия жгутов из TPE одобрена для следующего технологического окна:

ПараметрПроверенный диапазон

Твердость по Шору А		35 - 65
Составная основаТПЭ на основе SEBS (медицинский) / ТПЭ на основе SBS (только фитнес)
Окно температуры расплаваЗапись на каждый класс во время FAT
9-зонный температурный профиль стволаДокументированный “золотой рецепт” поставляется с каждой линией
Скорость линииСоответствует вязкости расплава, не фиксируется

9-зонный температурный профиль записывается во время заводских приемочных испытаний вашего конкретного состава, а затем передается в качестве базового набора параметров для первого серийного производства.

SEBS против SBS - почему базовый полимер имеет значение

Не все “TPE” одинаковы. Основной полимер определяет, будет ли ваша готовая лента медицинской или фитнес-класса.

ТПЭ на основе SEBSTPE на основе SBS
МагистральПолностью гидрогенизированный, насыщенныйНенасыщенные
Устойчивость к окислениюВысокийНизкий
ЗапахБез запахаЗаметный
Экстрактивные веществаНизкийВыше
Подходит для✅ Медицинские жгуты, повязки Эсмарха❌ Не для медицинских целей
Также подходит дляРезинки для фитнесаРезинки для фитнеса, резинки для йоги, немедицинские ремни
СтоимостьВышеНижний

Принесите свой состав - мы его проверим

Если вы уже выбрали местного поставщика TPE, отправьте нам образец предполагаемого состава весом 10-20 кг перед отправкой машины. Мы запускаем его на реальной машине во время приемочных испытаний, документируем температурный профиль, который стабильно работает на вашей модели, и передаем вам параметры в качестве базового уровня FAT. - поэтому вы начинаете производство на Ваш материал, на Ваш машина с параметрами, проверенными именно на этой установке.

Валидированная FAT смесь как вариант ввода в эксплуатацию

Если вы не можете найти подходящий состав на месте, мы можем включить точную марку, используемую во время FAT вашей машины, в комплект поставки оборудования. в качестве вспомогательного предмета для ввода в эксплуатацию, а не в качестве торговой услуги. Наш бизнес - это линия, а не гранулы.

Эта опция доступна только в качестве дополнения к подтвержденной покупке линии. Мы не принимаем запросы только на составные части.

Эта опция существует исключительно для того, чтобы снять риск первого запуска для клиентов в регионах, где сложно получить SEBS медицинского класса.

Заметка о качестве поверхности

Даже при использовании правильного состава и правильной экструзионной машины один дефект поверхности по-прежнему преследует каждого производителя лент из TPE: Акулья кожа (расплав).

Он проявляется в виде мелкой чешуйчатой ряби на поверхности ленты - косметически неприемлемой для медицинских жгутов и раздражающей для фитнес-бандажей, соприкасающихся с кожей. Наша термическая база специально настроена на ее подавление, но основные причины лежат в диапазоне температур, скорости сдвига, конструкции матрицы и скорости транспортировки.

[Читать полное руководство по диагностике акульей кожи →]

Готовы ли вы настроить свою линию экструзии жгутов из TPE?

Для получения быстрых вопросов или общей информации о ценах, не стесняйтесь использовать Боковая панель быстрых контактов справа (или внизу на мобильных устройствах).
Однако для точное ценообразование на основе конфигурации и чертеж заводской планировки, Мы рекомендуем предоставить ваши конкретные требования.

Перейти к подробной форме запроса ↓

Почему производители и руководители отделов закупок выбирают Jinxin

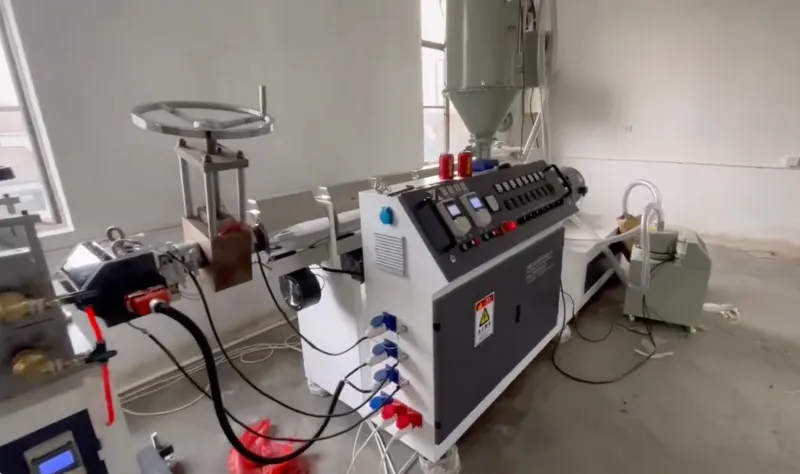

Принято на заводе перед отправкой

Мы не просто проверяем механическое движение - мы проводим производственные испытания с полной нагрузкой перед отгрузкой.

  • Проверка размеров: Мы запускаем линию, чтобы доказать, что пресс-форма обеспечивает точные размеры и допуски труб.
  • Рецепт “Старт-ап”: Мы регистрируем успешные параметры обработки (температура, скорость), использованные во время испытания. Вы получаете это Лист данных отбросьте все догадки и немедленно приступайте к производству.
  • Калибровка материала: Используете специальный материал? Мы рекомендуем отправлять ваше сырье к нам для тестирования. Мы откалибруем машину в соответствии с вашими реалиями, обеспечивая точность с самого начала.

Прозрачное, построчное цитирование

Ваше коммерческое предложение - это не расплывчатое резюме. Это построчное перечисление каждого компонента оборудования и его марки (например, Siemens, ABB), гарантирующее, что оборудование соответствует обещаниям.

  • Подробный список конфигураций: Каждый двигатель, инвертор, бак и контроллер перечислены по маркам и моделям.
  • Очистить параметры обслуживания: Установка и обучение на объекте оплачиваются как отдельная, прозрачная статья расходов-Никаких неожиданных платежей.
  • “Окончательная” цена: Никаких скрытых дополнений. Что вы подписываете, за то и платите.

Стратегия глобального обслуживания компонентов

Мы строго соблюдаем стратегию компонентов “Готовность к обслуживанию”, чтобы обеспечить безопасность вашей цепи поставок.

  • Глобальные гиганты первого уровня: Для основных приводов и двигателей мы используем Siemens, ABB, RKC и Omron-доступны практически в любом промышленном городе мира.
  • Проверенные международные бренды: Для систем управления и электрики мы выбираем такие бренды, как WECON и CHINT, которые имеют развитые дистрибьюторские сети на крупнейших рынках.
  • Результат: Будь то привод премиум-класса или стандартное реле, проверенное качество и удобное обслуживание гарантированы.

Удостоверения доверия

60% Глобальная ставка РЕПО

Большинство наших международных клиентов расширяют свои мощности вместе с нами, что является показателем долгосрочной надежности.

Сертификация CE и поддержка в вопросах экономии налогов

По запросу мы настраиваем линию на соответствие вашим целевым стандартам на трубы (например, ISO 15874). Мы также предоставляем сертификат происхождения, чтобы свести к минимуму ваши импортные пошлины.

Что говорят наши клиенты

  • Наше предприятие в Мексике достигло стабильного производства с первого запуска, используя параметры запуска Jinxin. Линия по производству жгутов из ТПЭ соответствует стандартам качества нашей группы без дополнительных пусконаладочных работ - именно то, что нам было нужно для беспрепятственного трансграничного развертывания.
    Гранулы TPE медицинского класса для экструзии безлатексных жгутов и повязок Esmark
    Американская многонациональная промышленная группа
    Мексиканский завод
  • На одной линии Jinxin мы производим как жгуты TPE, так и бинты Esmarch - наша готовая продукция сертифицирована по стандартам FDA, CE и ISO 13485. Что заставляет нас возвращаться, так это поддержка. В прошлом месяце мы заметили дефекты поверхности в середине производства; отправили фотографии, и в течение часа Jinxin сообщила нам, что поставщик TPE отгрузил другую партию, и провела с нами видеоконференцию по устранению дефектов. Восстановление в ту же смену.
    TPE турникет экструзионные линии машины на заводе
    Производитель медицинских эластичных изделий
    Малайзия

ВОПРОСЫ И ОТВЕТЫ: Производство жгутов и бандажей из ТПЭ

Честный ответ: эластичность задается составом, сохраняется в процессе работы и не должна быть повреждена машиной.

Компаунд устанавливает потолок. Базовый полимер (SEBS или SBS), твердость и содержание масла определяют, какой отдачей может обладать лента. Никакая машина не может добавить эластичности материалу, которого у него нет.

Процесс сохраняет его. Работа TPE в пределах узкого температурного окна предотвращает термическую деградацию - перегретый TPE теряет отскок навсегда, и никакая последующая настройка не вернет его обратно. Именно поэтому мы записываем температурный профиль для вашего конкретного компаунда в процессе FAT и передаем его в качестве производственного базового уровня.

Линия разработана таким образом, чтобы не повредить ее. Мы намеренно избегаем автоматических намотчиков, потому что постоянное натяжение в рулоне предварительно растягивает ленту в рулоне и уничтожает отдачу до того, как продукт попадет к вашему клиенту. По этой причине наша линия заканчивается обрезкой по длине + ручной отделкой.

Если ваш компаунд подобран правильно, а температурный профиль соответствует требованиям, лента покинет нашу линию с полной номинальной эластичностью. Это гарантия, и именно поэтому наша служба поддержки в первую очередь проверяет соответствие партии компаунда, когда клиент сообщает о проблеме отдачи.

У TPE очень узкое окно обработки. Стандартные системы часто имеют “горячие точки”, которые разрушают материал. Наша 9-зонная система позволяет создать более тонкий тепловой градиент, обеспечивая постепенный нагрев материала.

Это сохраняет молекулярную структуру TPE, что приводит к лучшему отскоку и более равномерной поверхности.

Мы устраняем эту неопределенность во время FAT. Отправьте нам 10-20 кг образца вашего предполагаемого соединения перед отправкой - мы запускаем его на ваша реальная машина (тот, который поставляется вам) во время заводских приемочных испытаний, записать температурный профиль, который стабильно работает на вашем сорте, и передать вам эти параметры в качестве производственной базы.

Поскольку FAT выполняется на на той же машине вы получите, Параметры передаются напрямую - никаких “мы получили это на нашем испытательном стенде, теперь разберитесь с этим на своем”. Вы начинаете производство с рецептом, который уже проверен на оборудовании, находящемся перед вами.

См. Руководство по материалам В разделе выше описаны варианты проверки состава и ввода в эксплуатацию.

Нет - и для медицинского TPE ручная отделка не является ограничением, это качественное решение.
Машины для производства резинок и галстуков для волос автоматически сматывают экструдированную прядь в катушки для последующей обработки (разрезания, наматывания на петли, склеивания в готовые галстуки для волос). Для этих изделий незначительное растяжение при намотке не имеет значения - готовое изделие представляет собой замкнутую петлю, надетую несколько раз.

Медицинские жгуты из TPE отличаются от других: готовый продукт выходит с нашей линии в виде готового к использованию отрезка, и его характеристики отдачи должны быть сохранены от завода до больницы. Автоматические намоточные машины прикладывают непрерывное натяжение по мере создания рулона - небольшое усилие, но длительное - что приводит к предварительному растяжению ленты еще до ее сворачивания, в результате чего конечный потребитель получает “предварительно расслабленный” жгут, потерявший силу отката.

Наша линия предназначена для прямой резки по длине. Проверенные ленты затем вручную сворачиваются или складываются на полуручном финишном станке. Эта трудоемкая операция позволяет добиться трех преимуществ, которые не может обеспечить автоматическая машина:

Нулевое предварительное растяжение - лента остается в своем естественном, расслабленном состоянии от штампа до упаковки.

100% Визуальный контроль - каждая лента проверяется оператором перед тем, как сойти с линии.

Снижение общих затрат - исключение сложных, дорогих и зачастую ненадежных автоматических винчестеров с контролем натяжения из бюджета капитальных вложений и технического обслуживания.
Именно поэтому наша линия заканчивается W-образным танцевальным аккумулятором + перфорация с точечными звеньями + ручное снятие рулонов - именно по этой же причине наши клиенты в Европе, Северной Америке и Юго-Восточной Азии используют свои линии именно таким образом.

Мы реализуем стратегию компонентов “Готовность к обслуживанию”, чтобы обеспечить безопасность вашей цепи поставок.

  • Мировые гиганты уровня Tier 1: Для основных приводов и двигателей - Siemens, ABB, RKC, Omron. Замена доступна практически в любом промышленном городе мира.
  • Проверенные международные бренды: Для систем управления и электрики - WECON, CHINT. Развитые глобальные дистрибьюторские сети и местные филиалы поддержки на основных рынках.
  • В комплект входит стартовый набор: В каждую партию входят основные быстроизнашивающиеся детали (SSR, нагревательные элементы) для немедленной замены во время планового технического обслуживания.
