Maintenance des filières d'extrusion : Processus de nettoyage, d'inspection, de stockage et de réutilisation

Une filière d'extrusion est un composant d'outillage de précision, et son état affecte directement la qualité de la surface, la stabilité du démarrage, le contrôle de la contamination et la cohérence dimensionnelle.

De nombreux défauts liés aux matrices ne sont pas créés au cours d'une production régulière. Ils sont introduits après l'arrêt, lorsque la matrice est retirée, nettoyée, inspectée, stockée ou réinstallée sans contrôle suffisant.

Ce guide se concentre sur un flux de travail pratique après la course pour entretien des filières d'extrusionLes étapes à suivre sont les suivantes : retrait en toute sécurité, nettoyage des résidus, inspection de la lèvre de la matrice et du canal d'écoulement, protection contre la corrosion, stockage et contrôles avant l'installation.

Si votre équipe suit déjà un système d'inspection de routine, cet article doit être lu comme une étape plus approfondie au niveau de l'outillage après ces contrôles. La maintenance quotidienne et hebdomadaire permet d'identifier les accumulations, les fuites, l'usure et les conditions de fonctionnement anormales pendant la production. Mais une fois que la matrice est retirée de la ligne, elle doit faire l'objet d'un processus de traitement distinct pour éviter que l'outil lui-même ne devienne la source du prochain défaut. Pour une routine plus large au niveau de la machine, voir notre liste de contrôle de l'entretien quotidien, hebdomadaire et mensuel de la ligne d'extrusion.

Le principe est simple :

Une filière doit être nettoyée sans être rayée, stockée sans être exposée et réinstallée seulement après que ses surfaces critiques aient été confirmées comme étant prêtes pour la production.

Processus de maintenance des filières d'extrusion

Un bon procédure d'entretien des filières d'extrusion ne se limite pas à l'élimination des résidus de plastique. Elle doit couvrir l'ensemble du cycle de manipulation, de l'arrêt à la réutilisation.

Un flux de travail pratique comprend généralement

1. Stabiliser la ligne avant l'arrêt
2. Purger ou réduire les matières restantes avant le démontage
3. Contrôler la température de la matrice afin d'éliminer les résidus en toute sécurité
4. Retirer la matrice sans endommager les lèvres, les faces d'étanchéité ou les pièces appariées
5. Nettoyer les résidus dans le bon ordre
6. Ajuster la méthode de nettoyage en fonction du dernier matériau traité
7. Inspecter la lèvre de la matrice, la surface de contact, les canaux d'écoulement, les coins et les surfaces d'étanchéité.
8. Identifier les rayures, les résidus carbonisés, la corrosion, les dommages au revêtement ou les marques d'impact.
9. Appliquer une protection antirouille après le nettoyage et le séchage
10. Stocker la matrice dans un endroit contrôlé
11. Vérifier à nouveau la filière avant de la réinstaller
12. Signaler les dommages visibles pour qu'ils fassent l'objet d'une réparation qualifiée au lieu d'être corrigés à la main de manière informelle

Ce flux de travail est important car le prochain problème de production visible peut commencer pendant le cycle précédent de manipulation des matrices. Un mauvais nettoyage, une manipulation brutale, un stockage non protégé, une exposition à l'humidité ou une inspection incomplète peuvent laisser des résidus, des dommages de surface, des risques de corrosion ou des problèmes d'assemblage qui ne deviennent visibles qu'après la mise en service.

Pourquoi la maintenance des matrices affecte-t-elle la qualité des produits ?

L'entretien de la filière est important car la filière contrôle la trajectoire finale de l'écoulement avant que la matière fondue ne prenne la forme du produit. Lorsque des résidus, des dommages, de la corrosion ou un mauvais remontage affectent cette zone, le résultat peut apparaître comme un défaut de produit au lieu d'un problème d'outillage évident.

Une mauvaise manipulation des matrices peut augmenter le risque de :

• Taches noires provenant de résidus dégradés ou carbonisés
• Lignes de découpe causées par des accumulations, des blocages ou des dommages de surface
• Marques d'écoulement ou stries superficielles dues à l'accrochage de résidus ou à des rayures
• Contamination de démarrage libérée par les coins ou les zones à faible débit
• Fuites dues à un mauvais état de la surface d'étanchéité
• Possibilité d'instabilité dimensionnelle lorsque la distribution du flux est affectée

Ces défauts ne sont pas toujours dus à la filière. Le contrôle de la température, le débit de la vis, la matière première, le refroidissement, l'étalonnage et le comportement du transporteur peuvent également être en cause. Mais si un défaut apparaît après un nettoyage de la filière, un changement de filière, un stockage ou une réinstallation, l'historique de la manipulation de la filière doit être vérifié avant de procéder à des ajustements répétés du processus.

1. Contrôle de l'arrêt et de la température de la matrice avant le retrait

Un bon entretien de la filière commence avant que la filière ne soit complètement retirée de la ligne.

L'objectif n'est pas simplement d'arrêter la machine. Il s'agit de laisser la filière dans un état qui rend le nettoyage plus sûr et réduit le risque de résidus durcis, de chocs thermiques ou de dommages causés par l'opérateur lors du démontage.

Avant de procéder à l'enlèvement, l'équipe doit confirmer :

• La ligne a été arrêtée conformément à la procédure relative au matériel et à la machine.
• La pression a été réduite en toute sécurité
• Le matériel a été purgé ou réduit autant que possible.
• Les appareils de chauffage, de refroidissement et d'isolation électrique respectent les règles de sécurité internes.
• La filière est encore à une température raisonnable pour l'élimination des résidus, si un nettoyage à chaud est nécessaire.
• Les opérateurs disposent d'une protection thermique et d'un support de levage adéquats

Le contrôle de la température est important car le comportement des résidus change rapidement. Si l'on laisse la matrice refroidir trop longtemps, les résidus de polymère peuvent durcir et devenir beaucoup plus difficiles à enlever. Cela conduit souvent les opérateurs à utiliser une force excessive, des outils en acier ou un raclage incontrôlé.

D'autre part, le démontage d'une filière lorsqu'elle est trop chaude entraîne des risques de brûlures, des risques de manipulation et des dommages éventuels causés par un travail précipité.

L'objectif pratique est un enlèvement contrôlé : suffisamment sûr pour être manipulé, mais pas trop froid pour que les résidus deviennent un bloc dur qui oblige à un nettoyage agressif.

2. Enlever les résidus dans le bon ordre

La première règle de nettoyage des filières d'extrusion n'est pas d'enlever le plastique de la manière la plus agressive possible. La première règle est d'enlever les résidus sans modifier la surface de la matrice.

Une bonne séquence de nettoyage des résidus suit généralement cette logique :

1. Enlever d'abord les résidus en vrac tant qu'ils sont encore maniables.
2. Nettoyer les zones d'écoulement accessibles avant de peaufiner les détails
3. Appliquer lentement sur les lèvres, dans les coins et sur le visage pour le sceller.
4. Enlever les résidus des zones à faible débit ou des zones mortes où des matériaux dégradés peuvent subsister.
5. Finir par une inspection plutôt que par un simple polissage

Cette séquence permet d'éviter deux erreurs courantes.

La première erreur consiste à s'attaquer trop tôt aux zones les plus délicates. Les lèvres de la matrice, les zones d'appui, les surfaces d'écoulement polies et les surfaces d'étanchéité ne doivent pas être raclées agressivement simplement parce que des résidus sont visibles.

La deuxième erreur consiste à faire en sorte que le moule ait l'air propre à l'extérieur tout en laissant des résidus dans les coins, les transitions d'écoulement ou les zones en retrait. Ces dépôts cachés peuvent plus tard se détacher lors du démarrage et apparaître sous forme de points noirs, de traînées ou de contamination.

Une filière nettoyée doit l'être là où le flux se produit, et pas seulement là où les opérateurs peuvent facilement le voir.

3. Utiliser des outils de nettoyage plus doux que la surface de la matrice

De nombreux problèmes d'outillage évitables commencent lors d'un nettoyage précipité. Les tournevis en acier, les grattoirs durs, les brosses métalliques et autres outils agressifs peuvent éliminer rapidement les résidus, mais ils peuvent aussi laisser des rayures, des bords arrondis, des bosses ou des surfaces d'étanchéité endommagées.

Ces marques peuvent par la suite contribuer à :

• Lignes de découpe sur la surface du produit
• Traces de surface ou marques de traînée
• Contamination répétée au démarrage
• Points d'accroche en polymère
• Fuites autour des faces d'étanchéité
• Instabilité de l'écoulement causée par une géométrie endommagée

Une boîte à outils pour le nettoyage des matrices comprend généralement les éléments suivants :

• Brosses en laiton ou en cuivre
• Grattoirs en laiton ou en cuivre
• Grattoirs en bois
• Outils de nettoyage en plastique dur, le cas échéant
• Chiffons non tissés ou chiffons d'essuyage industriels propres
• Utilisation contrôlée de l'air comprimé
• Composés de nettoyage de la matrice adaptés, si approuvés
• Méthodes de nettoyage à chaud approuvées, le cas échéant

Le principe est simple : l'outil de nettoyage doit être plus souple que l'acier de la matrice ou la surface protégée afin d'éliminer les résidus sans endommager les zones de précision.

Ceci est particulièrement important dans la région :

• Lèvres mortes
• Zones terrestres
• Surfaces polies en contact avec la matière fondue
• Canaux d'écoulement
• Transitions de flux
• Angles et zones à faible débit
• Faces d'étanchéité
• Surfaces des composants appariées

Une bonne discipline de nettoyage implique également une bonne discipline de manipulation. Après avoir été nettoyée, une pièce doit être placée sur une surface propre et protégée. Elle ne doit pas être empilée contre d'autres pièces métalliques, traînée sur un banc ou laissée exposée à un endroit où un autre opérateur pourrait la heurter accidentellement.

4. Ajuster le nettoyage en fonction du dernier article traité

Tous les résidus ne se comportent pas de la même manière. Un bon procédure d'entretien des filières doit tenir compte de la dernière transformation du matériau.

L'approche générique consistant à “gratter tout jusqu'à ce que ça ait l'air propre” est exactement la façon dont les outils de précision sont endommagés.

Résidus de PE et de PP

Les résidus de PE et de PP se ramollissent et se détachent souvent plus facilement que certains matériaux à température plus élevée ou plus sensibles. Toutefois, si l'arrêt a été mal géré et que le matériau est resté trop longtemps à la chaleur, des résidus carbonisés peuvent subsister dans les coins, les zones mortes ou les zones à faible débit.

Dans ce cas, le risque n'est pas seulement celui des restes de plastique. Le risque le plus important est que le matériau dégradé se détache plus tard lors du démarrage et apparaisse sous forme de contamination, de taches noires ou de marques superficielles.

Résidus de PVC

Le PVC nécessite plus de précautions. Si les résidus de PVC ont été surchauffés ou laissés en place trop longtemps, ils peuvent se dégrader de manière plus agressive et devenir plus difficiles à éliminer en toute sécurité.

Un nettoyage tardif peut également augmenter le risque de problèmes liés à la corrosion ou de contamination au démarrage. Lorsque le PVC a été coulé, le nettoyage post-coulée de la filière doit être traité avec plus d'urgence et de soin, en particulier autour des coins, des lèvres et des zones à faible débit où les matériaux dégradés peuvent s'accumuler.

Plastiques techniques et matériaux à plus haute température

Certains plastiques techniques et matériaux à température élevée peuvent adhérer plus fortement, laisser des résidus plus durs ou inciter les opérateurs à trop gratter pendant le retrait.

Cela augmente le risque d'endommagement de la surface. Dans ce cas, la patience et les méthodes de nettoyage approuvées sont plus importantes que la rapidité.

Changement de couleur ou tirage de matériaux recyclés

Si le tirage précédent impliquait un changement de couleur, un matériau recyclé, des composés chargés ou une qualité de matière première instable, la filière doit être inspectée plus attentivement pour détecter les particules piégées, les résidus de pigments, les polymères dégradés ou la contamination dans les zones à faible débit.

Même si la matrice semble propre, de petits dépôts retenus peuvent créer des taches ou des stries de démarrage lors du tirage suivant.

L'aspect pratique est simple :

Le dernier matériau traité doit influencer la manière dont la filière est nettoyée, l'urgence du nettoyage et le soin avec lequel elle est inspectée par la suite.

5. Inspecter la lèvre du moule, la surface de contact et les canaux d'écoulement.

Le nettoyage n'est pas terminé tant que les zones critiques de la filière n'ont pas été inspectées.

Les domaines les plus importants sont généralement les suivants

• Lèvre de mort
• Superficie du terrain
• Canaux d'écoulement
• Transitions de flux
• Angles et zones à faible débit
• Faces d'étanchéité
• Trous de boulons et surfaces de montage
• Surfaces des composants appariées
• Surfaces revêtues ou polies, le cas échéant

Inspection des lèvres de la matrice

La lèvre de la filière affecte directement la formation de la surface du produit et la cohérence dimensionnelle. De petits défauts peuvent créer des lignes répétées, des marques de bord, des variations d'épaisseur ou un comportement d'écoulement instable.

Lors de l'inspection, il convient de vérifier

• Éraflures ou bosses
• Rayures dans le sens de l'écoulement
• Bords arrondis ou endommagés
• Résidus coincés près de la sortie
• Usure irrégulière
• Marques de corrosion
• Signes d'impact accidentel

Une lèvre de matrice endommagée ne doit pas être polie par hasard par un opérateur non qualifié. Même un petit changement de géométrie peut affecter le produit.

Inspection de la superficie des terres

La zone de contact aide à stabiliser la matière fondue avant qu'elle ne sorte de la filière. Les résidus, les rayures ou l'usure inégale dans cette zone peuvent affecter la stabilité de l'écoulement et la qualité de la surface.

Vérifier pour :

• Résidus carbonisés
• Marques de traînage
• Rayures de surface
• Accumulation irrégulière
• Modèles d'usure
• Décoloration ou tache

Si des marques de produit répétées apparaissent au même endroit après le démarrage, la zone terrestre doit être l'un des premiers endroits à inspecter.

Inspection des canaux d'écoulement

Les canaux d'écoulement et les transitions sont des zones courantes de rétention des résidus, en particulier dans les coins, les zones à faible débit ou les passages mal nettoyés.

Vérifier pour :

• Polymère durci
• Dépôts noircis ou carbonisés
• Accumulation de pigments
• Contamination piégée dans les coins
• Rayures dues aux outils
• Endommagement des surfaces enduites, polies ou traitées si la filière les utilise.
• Corrosion dans les zones encastrées

Les résidus laissés dans ces zones peuvent ne pas apparaître immédiatement lorsque la filière est inspectée de l'extérieur. Mais une fois que la filière chauffe et que la production reprend, la matière piégée peut s'échapper dans le flux de matière fondue et provoquer des taches noires, des stries ou une contamination de démarrage.

6. Identifier les rayures, les résidus carbonisés, la corrosion et les dommages au revêtement

Une inspection pratique des matrices ne doit pas se contenter de demander si la matrice est “propre”. Elle doit permettre de classer les risques qui subsistent.

Rayures

Les rayures ne sont pas seulement esthétiques. Une rayure sur une surface d'écoulement peut devenir un point d'accroche pour les résidus de polymère. Une rayure près de la lèvre de la filière peut créer des marques de surface répétées. Une rayure sur une face d'étanchéité peut contribuer à une fuite.

Les questions importantes sont les suivantes :

• La rayure se trouve-t-elle sur une surface en contact avec le flux ?
• Est-il situé près de la lèvre de la filière ou de la zone terrestre ?
• Correspond-il à une marque de produit répétée ?
• Peut-il piéger des matériaux dégradés ?
• Cela pourrait-il affecter l'étanchéité ?

Résidus carbonisés

Les résidus carbonisés sont une source majeure de taches noires et de contamination au démarrage. Ils se forment souvent lorsque le matériau reste trop longtemps dans les zones chaudes, en particulier dans les coins, les zones mortes ou les régions à faible débit.

Si des résidus carbonisés sont trouvés, l'équipe doit tenir compte de l'historique du nettoyage et du processus :

• La fermeture a-t-elle été retardée ?
• La matrice a-t-elle été laissée chaude avec du matériau à l'intérieur ?
• Le matériau précédent était-il sensible à la chaleur ?
• Existe-t-il des zones à faible débit où les résidus s'accumulent régulièrement ?

Il est important d'éliminer les résidus, mais comprendre pourquoi ils se sont formés permet d'éviter les récidives.

Corrosion

La corrosion peut endommager les surfaces d'étanchéité, les surfaces polies et les zones de contact avec le flux. Elle peut être due à l'exposition à l'humidité, à un mauvais séchage, à un stockage inadapté, à des résidus de matériaux ou à l'humidité de l'atelier.

Le risque de corrosion est particulièrement important lorsque la filière a été stockée pendant une longue période, stockée sans protection, ou utilisée avec des matériaux qui nécessitent des soins supplémentaires après le tirage.

Dommages au revêtement ou au traitement de surface

Certaines matrices peuvent avoir des surfaces polies, plaquées, revêtues ou traitées d'une autre manière. Si un revêtement ou une surface traitée est endommagé(e), il convient d'évaluer soigneusement le problème.

Ne pensez pas qu'un nettoyage agressif peut restaurer la surface. Un grattage ou un polissage incorrect peut aggraver le problème et réduire la durée de vie de l'outillage.

Si l'on soupçonne que le revêtement est endommagé, la filière doit être soumise à une évaluation qualifiée.

7. Terminer le nettoyage de routine par une inspection, et non par un polissage occasionnel

L'étape finale du nettoyage de routine des matrices doit être contrôle, et non un polissage de routine.

Cette distinction est importante.

Il peut être tentant de considérer le polissage manuel léger comme une étape de finition normale, mais il s'agit là d'une formulation risquée pour une procédure opératoire standard. Les opérateurs peuvent l'interpréter comme une autorisation d“”améliorer" les lèvres des matrices, les surfaces polies ou les zones d'étanchéité de manière désinvolte.

Cela peut modifier la géométrie exacte dont dépend la matrice.

Le nettoyage de routine devrait plutôt se terminer par une inspection structurée :

• Vérifier soigneusement les lèvres de la matrice
• Inspecter les surfaces polies en contact avec la matière fondue
• Recherchez des résidus dans les coins, les renfoncements, les transitions et les zones à faible débit.
• Confirmer que les surfaces d'étanchéité sont propres et qu'elles ne sont pas visiblement endommagées.
• Vérifier qu'il n'y a pas de rouille, de taches, de rayures, de bosses ou de corrosion visibles.
• Enlever les débris avant la protection et le stockage
• Documenter les dommages présumés avant de ranger la matrice

Si les surfaces critiques sont rayées, ébréchées, arrondies, corrodées ou autrement endommagées, le problème ne se limite plus à un nettoyage de routine.

À ce stade, la bonne question n'est pas :

“Quelqu'un pourrait-il retoucher cela rapidement ?”

La bonne question est la suivante :

“Ce dommage affectera-t-il le flux, l'étanchéité, la stabilité du démarrage ou la qualité du produit ?”

Pour le nettoyage de l'équipement au-delà de la filière, voir notre guide sur le nettoyage de l'équipement. comment nettoyer une vis et un cylindre d'extrudeuse.

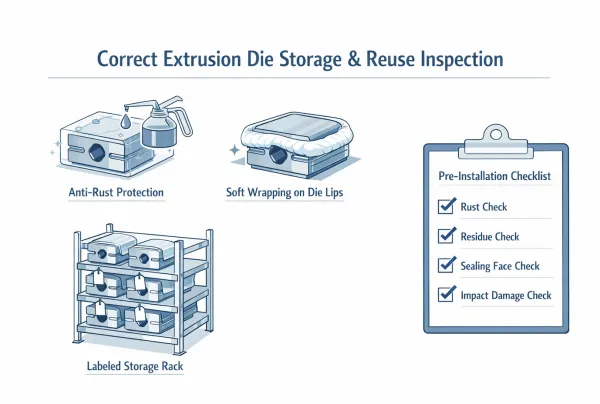

8. Appliquer une protection antirouille après l'arrêt et le nettoyage

Une filière peut être nettoyée correctement et être endommagée après l'arrêt si elle est laissée exposée.

Une fois le nettoyage et l'inspection terminés, la filière doit être complètement sèche avant d'être protégée. L'humidité piégée sous l'huile, l'emballage ou le matériau de protection peut créer une corrosion cachée qui ne sera découverte que lors du prochain démarrage.

Une routine pratique de prévention de la rouille devrait le confirmer :

• Aucune humidité visible ne subsiste après le nettoyage
• Aucun liquide de nettoyage n'est piégé dans les coins ou les zones filetées.
• Aucun résidu ne subsiste dans les zones d'écoulement ou les surfaces d'étanchéité
• Aucun débris n'est présent avant l'emballage
• Les surfaces critiques sont sèches avant l'application de la protection contre la corrosion.

La surface propre de la matrice doit ensuite être protégée avec un inhibiteur de rouille approprié ou une huile antirouille en fonction du type d'outil, de la durée de stockage et de l'environnement de l'atelier.

L'objectif n'est pas de tremper la matrice sans précaution. L'objectif est de protéger les surfaces de précision exposées de l'oxydation pendant que la matrice est hors service.

La protection contre la corrosion est particulièrement importante lorsque

• La matrice sera stockée pendant plus d'un court laps de temps.
• L'atelier a un taux d'humidité élevé
• La condensation saisonnière est fréquente
• La filière a été utilisée avec des matériaux sensibles ou corrosifs
• La matrice sera stockée à proximité d'eau de refroidissement, de portes ouvertes ou de mouvements d'air incontrôlés.

Avant d'être réutilisé, tout matériau de protection doit être retiré conformément à la procédure interne afin de ne pas contaminer la prochaine mise en service.

Pour plus d'informations sur l'entretien saisonnier et le contrôle de l'humidité, voir notre guide sur les maintenance préventive des lignes d'extrusion.

9. Stocker la matrice en vue d'une réutilisation à court et à long terme

Stockage des filières d'extrusion doit être traitée comme une partie de entretien des filières d'extrusion, et non comme une tâche distincte de l'entrepôt.

Une fois qu'une filière est propre, les risques changent. Les principaux risques ne sont plus le polymère fondu et la pression de fonctionnement. Ils sont :

• Corrosion
• Exposition à l'humidité
• Contamination atmosphérique
• Impact accidentel
• Contact métal à métal
• Mélange de pièces
• Mauvaise manipulation
• Composants manquants
• Perte de la traçabilité de la maintenance

Un dé propre n'est pas automatiquement un dé protégé.

Stockage à court terme

Pour le stockage à court terme entre deux productions proches, la matrice doit toujours être protégée de la poussière, de l'humidité et des dommages dus au contact.

L'équipe doit éviter de laisser la matrice non couverte sur un banc ouvert, près de l'eau de refroidissement, à côté de matières premières ou dans une zone de circulation où un contact accidentel est probable.

Même un stockage de courte durée peut créer des problèmes si la lèvre de l'outil est heurtée, si la face d'étanchéité est rayée ou si de la poussière s'infiltre dans la zone d'écoulement.

Stockage à long terme

Pour le stockage à long terme, la norme devrait être plus stricte.

La matrice devrait être :

• Entièrement nettoyé et séché
• Protégé par un traitement antirouille approprié
• Enveloppés ou couverts le cas échéant
• Stocké sur un support dédié ou une surface protégée
• A l'abri de l'humidité et des manipulations incontrôlées
• Étiquetage clair
• Stockés avec des composants assortis et organisés
• Contrôlé périodiquement si l'environnement est humide ou si la durée de stockage est longue.

Chaque dé stocké doit être clairement identifié afin que l'équipe puisse rapidement le confirmer :

• Numéro ou code de matrice
• Produit ou application
• Dernier matériau transformé, le cas échéant
• Date du dernier nettoyage
• État de la maintenance
• Composants assortis
• Tout dommage connu ou mise en garde
• Si l'évaluation de la réparation est en cours

Ne pas laisser les matrices directement sur le sol. Ne pas mélanger des composants non assortis. Ne pas créer une situation dans laquelle l'opérateur suivant doit deviner dans quel état la matrice a été laissée.

Lorsque le stockage est bien géré, la filière reste prête pour la production. Lorsque le stockage est mal géré, le démarrage suivant hérite des dommages.

10. Vérifier la filière avant de la réinstaller

Un dé ne doit pas être remis sur la ligne simplement parce qu'il semble “assez propre”.”

La période précédant la réinstallation est le dernier point de contrôle de la chaîne de maintenance. C'est le moment où l'équipe confirme que le nettoyage et le stockage ont été réussis, ou que de nouveaux risques ont été introduits pendant que l'outil était hors ligne.

Avant de réinstaller la filière, vérifiez les points suivants :

• Rouille ou taches visibles
• Poussière, débris ou matériel de protection restant
• Signes de dommages dus à l'impact
• Rayures sur les zones critiques visibles
• Résidus dans les coins, les lèvres de la matrice ou les zones de contact avec la matière fondue
• État de la face d'étanchéité
• Complétude des éléments d'appariement
• Corriger les fixations, les inserts et les pièces connexes le cas échéant
• Toute note d'entretien antérieure ou tout dossier d'avarie non résolu

Ce contrôle doit être calme et délibéré. Il est beaucoup moins coûteux d'arrêter et de corriger un problème d'outillage avant le démarrage que de découvrir le problème par des rebuts, des marques répétées, une contamination ou une production instable par la suite.

Un contrôle préalable à l'installation protège également le processus de diagnostic. Si la filière est confirmée propre, protégée et non endommagée avant l'installation, l'équipe peut diagnostiquer les défauts futurs avec plus de confiance.

11. Savoir quand la filière a dépassé le stade de l'entretien de routine

Cette limite est importante.

L'entretien courant comprend le nettoyage, la protection, le stockage et la vérification avant l'installation. Elle n'inclut pas automatiquement la correction géométrique des zones critiques.

Si la matrice présente l'une des caractéristiques suivantes, le problème doit être transmis à un service de réparation qualifié plutôt que d'être corrigé à la main de manière informelle :

• Dommages au niveau des lèvres
• Rayures visibles sur les surfaces d'écoulement polies
• Faces d'étanchéité compromises
• Marques de produit répétées qui subsistent après un nettoyage adéquat
• Contamination récurrente au démarrage qui suggère des résidus piégés ou des dommages à l'outillage
• Déformation ou dommages dus à des chocs
• Condition d'alignement douteuse
• Corrosion sur les zones de contact ou d'écoulement critiques
• Détérioration du revêtement ou du traitement de surface

C'est là que de nombreuses usines perdent inutilement la durée de vie de leur outillage. Un petit défaut est traité avec désinvolture, quelqu'un tente une réparation manuelle rapide, et le résultat devient un problème de qualité plus important que le dommage initial.

La règle la plus sûre est simple :

Ne laissez pas l'entretien de routine se transformer en une réparation non qualifiée de la matrice.

Si une matrice doit être réparée, la décision de réparation doit être basée sur la géométrie de l'outil, les exigences du produit, l'historique des défauts et une inspection qualifiée, et non sur une tentative rapide d'améliorer l'aspect de la surface.

Un bon entretien des matrices réduit les fausses recherches de pannes

L'une des raisons les plus pratiques d'améliorer entretien des filières d'extrusion est qu'elle permet de réduire les faux dépannages ultérieurs.

Lorsque le nettoyage, le stockage ou la réinstallation de la filière sont mal gérés, le défaut suivant peut être imputé à la température, au taux de production, au refroidissement, à la vitesse de transport, à la matière première ou à l'équilibre de la ligne. Ces facteurs doivent toujours être vérifiés, mais l'historique de la manipulation de la filière ne doit pas être ignoré.

Si le produit présente des taches noires, des lignes de découpe, des marques d'écoulement, des défauts de surface répétés, une contamination au démarrage ou des stries ressemblant à des dommages après le nettoyage ou la réinstallation de la filière, celle-ci doit être incluse dans le processus de dépannage.

Pour un cadre de dépannage plus large, voir notre guide de dépannage de l'extrusion plastique.

Conclusion

De nombreux défauts liés à l'outil sont créés entre les tirages, et non pendant le tirage lui-même.

Une filière peut quitter la production en bon état et revenir avec des risques évitables si elle est grattée avec des outils durs, placée sur des surfaces rugueuses, stockée sans protection, exposée à l'humidité, mélangée avec des composants non assortis, ou réinstallée sans inspection.

Bon entretien des filières d'extrusion protège bien plus que la matrice. Elle contribue à protéger la qualité de la surface, la stabilité au démarrage, le contrôle de la contamination, la cohérence dimensionnelle et la clarté des futurs dépannages.

La règle pratique est simple :

Nettoyez la filière sans l'endommager, inspectez les zones qui contrôlent le flux, stockez-la sans l'exposer et ne la réinstallez qu'après avoir confirmé que ses surfaces critiques sont prêtes pour la production.

Lorsque les usines respectent cette discipline, elles réduisent le risque de lignes d'injection, de taches noires, de défauts de démarrage, de marques d'écoulement, de problèmes de contamination et de cycles de dépannage répétés qui pourraient être évités.

Si votre filière présente déjà des lignes répétées, des marques de démarrage, des points noirs ou une contamination après le nettoyage, examinez non seulement l'état de la filière elle-même, mais aussi la façon dont elle a été arrêtée, nettoyée, inspectée, stockée et réinstallée pour la dernière fois.

Si vous avez besoin d'aide pour évaluer une filière qui présente déjà des défauts répétés, envoyez le type de produit, le matériau, les photos des défauts et l'historique récent de la manipulation de la filière. Nous contacter

FAQ

Q1 : Quelle est la fréquence de nettoyage d'une filière d'extrusion ?

Une filière d'extrusion doit être nettoyée à chaque fois qu'elle est mise hors service, en particulier après un changement de matériau, un changement de couleur, une contamination ou toute opération susceptible d'entraîner une accumulation de résidus.

Il n'existe pas d'intervalle fixe universel. La bonne fréquence de nettoyage dépend du matériau traité, de la sensibilité de la surface du produit, de la conception de la filière, de la température de fonctionnement, des conditions d'arrêt et de la quantité de résidus restants après le passage précédent.

Q2 : Pourquoi les outils en laiton ou en cuivre sont-ils plus sûrs que les outils en acier pour le nettoyage des matrices ?

Le laiton et le cuivre sont plus souples que l'acier trempé utilisé dans de nombreuses filières d'extrusion. Ils permettent d'éliminer les résidus avec moins de risque de rayer les lèvres des filières, les surfaces polies en contact avec la matière fondue ou les surfaces d'étanchéité.

Les outils en acier peuvent enlever les résidus rapidement, mais ils peuvent aussi créer des rayures, des bosses, des arêtes arrondies ou de petits points de dommage qui deviendront plus tard des lignes de découpe, des zones d'accrochage des résidus ou des problèmes d'étanchéité.

Q3 : Les résidus de PVC nécessitent-ils des précautions supplémentaires lors du nettoyage des filières ?

Oui. Les résidus de PVC qui ont été surchauffés ou laissés en place trop longtemps peuvent se dégrader agressivement, devenir plus difficiles à enlever et augmenter le risque de problèmes liés à la corrosion ou à la contamination ultérieure.

Après le passage du PVC, la filière doit être nettoyée rapidement et soigneusement, en particulier autour des coins, des lèvres et des zones à faible débit où le matériau dégradé peut s'accumuler.

Q4 : Quelles sont les zones de la filière qui doivent être vérifiées avant la réinstallation ?

Avant la réinstallation, vérifiez la lèvre de la matrice, la surface de contact, les canaux d'écoulement, les coins, les zones de faible débit, les faces d'étanchéité, les surfaces appariées, les fixations, les inserts et toutes les surfaces revêtues ou polies.

L'objectif est de confirmer qu'il n'y a pas de résidus visibles, de rouille, de dommages dus aux chocs, de rayures, de pièces manquantes ou de problèmes de maintenance non résolus avant que l'outil ne soit remis en production.

Q5 : Un mauvais entretien des matrices peut-il être à l'origine de taches noires ou de stries superficielles ?

Oui. Les résidus durcis, les matériaux dégradés piégés dans les zones à faible débit, la corrosion, les rayures et un mauvais stockage après le nettoyage peuvent tous contribuer à l'apparition de taches noires, Les produits de cette catégorie ne sont pas soumis à un contrôle de qualité et ne présentent pas de stries superficielles, de contamination au démarrage ou de marques superficielles répétées.

Si ces défauts apparaissent après qu'une filière a été nettoyée et réinstallée, l'historique de la manipulation de la filière doit être revu dans le cadre du processus de dépannage.

Q6 : L'état de la filière peut-il affecter la stabilité de l'épaisseur de la paroi ?

Oui, mais elle doit être évaluée avec soin. L'instabilité de l'épaisseur de paroi peut provenir d'une fluctuation de la production, de la vitesse de tirage, du refroidissement, de l'étalonnage, du comportement du matériau ou d'un déséquilibre du flux lié à la filière.

Si des problèmes d'épaisseur de paroi apparaissent après le nettoyage de la filière, le changement de filière ou la réinstallation, vérifiez s'il y a une restriction de résidus, des dommages aux lèvres de la filière, une accumulation inégale, une mauvaise étanchéité, un désalignement ou un assemblage incomplet.

Q7 : Combien de temps une matrice peut-elle rester stockée avant de devoir être contrôlée à nouveau ?

Toute matrice qui a été stockée pendant plus d'un court laps de temps doit être vérifiée avant d'être réutilisée, même si elle a été correctement nettoyée et protégée.

Plus la période de stockage est longue et moins l'environnement est contrôlé, plus il est important de vérifier la protection contre la rouille, l'état de surface, la propreté et l'intégralité des pièces appariées avant la réinstallation.

Q8 : Quand une filière doit-elle être envoyée pour réparation professionnelle au lieu d'être nettoyée en interne ?

Une filière doit être évaluée en vue d'une réparation qualifiée lorsqu'elle présente des dommages aux lèvres, des rayures sur les surfaces d'écoulement polies, des faces d'étanchéité compromises, de la corrosion sur les zones critiques, des dommages au revêtement, des marques de produit répétées qui persistent après un nettoyage approprié, ou une contamination récurrente au démarrage qui suggère des résidus piégés ou des dommages structurels à l'outillage.

Ces questions vont au-delà de l'entretien de routine et ne doivent pas être traitées par des retouches informelles dans l'atelier.
