¿Qué es una máquina extrusora? Principio de funcionamiento, tipos y componentes clave
Escrito por Jinxin Technical Team | Revisado por Jason (Ingeniero Jefe)
Si busca qué es una máquina extrusora, es probable que esté tratando de comprender el equipo básico que hay detrás de la fabricación continua de plásticos (y de muchos otros materiales). En términos sencillos, una máquina extrusora toma la materia prima, la transporta hacia delante, aplica calor y cizallamiento para formar una masa fundida procesable (o masa blanda) y, a continuación, la fuerza a través de una matriz conformada para crear un producto continuo.
Nota: Aunque las extrusoras se utilizan en las industrias alimentaria y metalúrgica, esta guía se centra específicamente en máquinas extrusoras de plástico-la espina dorsal de la industria moderna de polímeros utilizada para producir tubos, perfiles, láminas y películas.
Ahora que ya hemos definido qué es una máquina extrusora, vamos a profundizar en su principio de funcionamiento y en los factores clave que afectan a la estabilidad de la producción, la calidad de la masa fundida y la consistencia del producto final.
El proceso central: ¿Cómo funciona una máquina extrusora?
La sensación de que las explicaciones simples de este equipo de extrusión ¿Omitir detalles operativos cruciales? Una mirada detallada a la proceso de extrusión revela la sofisticada ingeniería de un máquina extrusora.
Esencialmente, un máquina extrusora controla meticulosamente la transformación de materia prima sólida en una corriente fundida de forma precisa. Esto se consigue mediante una combinación sinérgica de transporte, calentamiento, mezcla, presurización y moldeado dentro de sus componentes principales.
Principio de funcionamiento: las 5 etapas clave de la extrusión
Para apreciar plenamente la función de un máquina extrusora, Debemos ir más allá de una simple definición. El proceso es una secuencia cuidadosamente orquestada que define la calidad alcanzable del producto.
1. Precisión en la entrada de material (la tolva y la garganta de alimentación):
El viaje comienza en la tolva. La alimentación constante y precisa del plástico en bruto (pellets, gránulos o polvo) a la máquina extrusora es fundamental. El diseño de la garganta de alimentación, a veces refrigerada, garantiza que el material fluya de forma constante hacia los canales del tornillo sin que se produzcan fusiones o puentes prematuros.
2. El tornillo - El verdadero corazón de la extrusora:
El tornillo de una extrusora no es un simple transportador; su compleja geometría está meticulosamente diseñada. Comprender las distintas zonas de un tornillo es fundamental:
- Zona de alimentación (transporte de sólidos): Transporta partículas sólidas de plástico y las compacta.
- Zona de transición (fusión): Comprime y funde el material mediante calor de cizallamiento y calentadores de barril.
- Zona de medición (bombeo): Homogeneiza la masa fundida y genera presión para la matriz.
3. El barril: algo más que un recipiente:
El barril trabaja en tándem con el tornillo. No es solo una carcasa pasiva, sino un recipiente robusto con zonas de calentamiento controladas de forma independiente para crear un gradiente de temperatura preciso.
4. Desarrollo de la presión y conformado de la matriz:
A medida que el plástico fundido llega al final del tornillo, se genera una presión significativa para forzar la masa fundida viscosa a través de la matriz. El diseño de la matriz determina la forma final (tubo, perfil, lámina).
5. Enfriamiento controlado y manipulación posterior:
La función del máquina extrusora no termina en la salida de la matriz. El extruido debe enfriarse (baños de agua, cuchillas de aire) y arrastrarse a una velocidad constante para mantener las dimensiones.
| Etapa del proceso interno | Acción clave de la extrusora | Factores críticos |
| Tolva y garganta de alimentación | Entrada de material | Forma del material, secado, consistencia del pienso |
| Zonas roscadas | Transporte, fusión, bombeo | Diseño del tornillo (relación L/D), relación de compresión |
| Función de cañón | Control térmico | Precisión del perfil de temperatura |
| Matrices y flujo descendente | Moldear y solidificar | Diseño de la matriz, velocidad de enfriamiento, velocidad de arrastre |

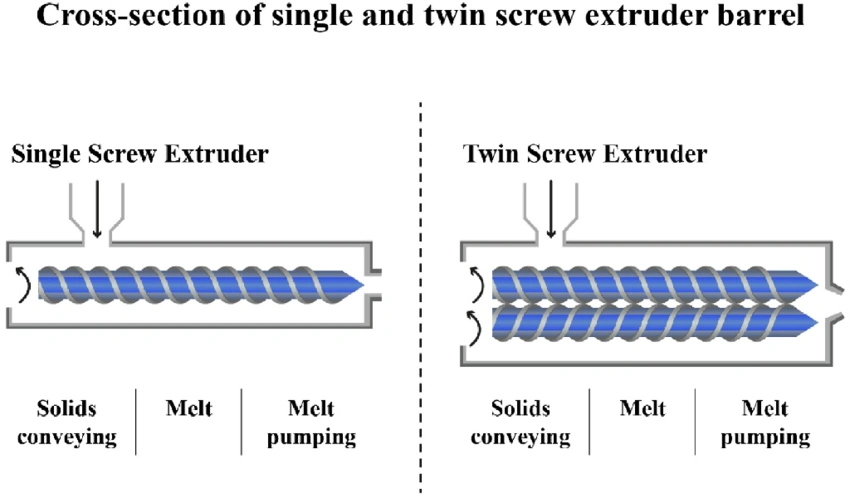

Tipos de máquinas extrusoras: Monohusillo vs. Doble husillo
Aunque las extrusoras monohusillo y las extrusoras de doble husillo cubren la mayoría de las aplicaciones de plástico, entender sus diferencias es clave para elegir la máquina extrusora adecuada.
| Tipo de equipo de extrusión | Rasgo(s) definitorio(s) | Ámbito(s) de aplicación principal(es) | Materiales típicos |
|---|---|---|---|
| Un solo tornillo Máquina extrusora de plásticos | Un tornillo giratorio | Tubos, perfiles, láminas y planchas de uso general | La mayoría de los termoplásticos (PE, PP, PVC, PS) |
| Tornillo doble Máquina extrusora de plásticos | Dos tornillos con engranaje (corrotantes o contrarrotantes) | Compounding, mezcla, extrusión reactiva, materiales difíciles | Polvo de PVC, plásticos rellenos, mezclas |
| Ram Máquina extrusora de plásticos | El émbolo empuja el tocho de material | Materiales difíciles para la extrusión con tornillo | PTFE, UHMWPE |
| Multitornillo Máquina extrusora de plásticos | Más de dos tornillos para una mezcla intensiva | Compuestos especializados, materiales sensibles al calor | PVC, alto contenido de relleno |
| Sistema de coextrusión (varias unidades) | Varias extrusoras alimentan una matriz multimanifold | Láminas multicapa, tubos, perfiles con distintas capas | Varios, en función de las necesidades de la capa |
Publicaciones del sector como Tecnología de los plásticos cubren periódicamente los avances en tecnología de extrusión.
Factor de selección crítico: ¿Granulado o polvo?
Una situación común que vemos en Jinxin es la de clientes que solicitan un presupuesto para una “máquina de tubos de PVC” sin darse cuenta de que la forma de su materia prima dicta el tipo de máquina. Muchos asumen que cualquier extrusora funcionará, pero la primera pregunta que nuestros ingenieros siempre hacen es: “¿Estás usando gránulos o polvo?”
- Extrusora monohusillo (para gránulos):
Las extrusoras monohusillo de Jinxin están diseñadas específicamente para gránulos (pellets). Si utiliza gránulos de PVC precompuestos (o granulados de PE/PP), nuestras máquinas monotornillo son la opción más eficaz y rentable para su producción.
- Extrusora de doble husillo (para polvo):
Si utiliza PVC en polvo (mezcla seca), Generalmente se necesita un Extrusora de doble husillo. Una máquina estándar de un solo tornillo no puede generar el alto cizallamiento necesario para mezclar y plastificar polvo directamente. Si tiene polvo, debe utilizar una máquina de doble husillo (o granular primero el polvo).
Jinxin Tip: Se lo pedimos de antemano para asegurarnos de que no pierde el tiempo mirando el equipo equivocado. Si tiene gránulos, nuestras líneas monotornillo son la solución perfecta.
Para una comparación detallada, véase Guía de tornillo simple frente a tornillo doble.

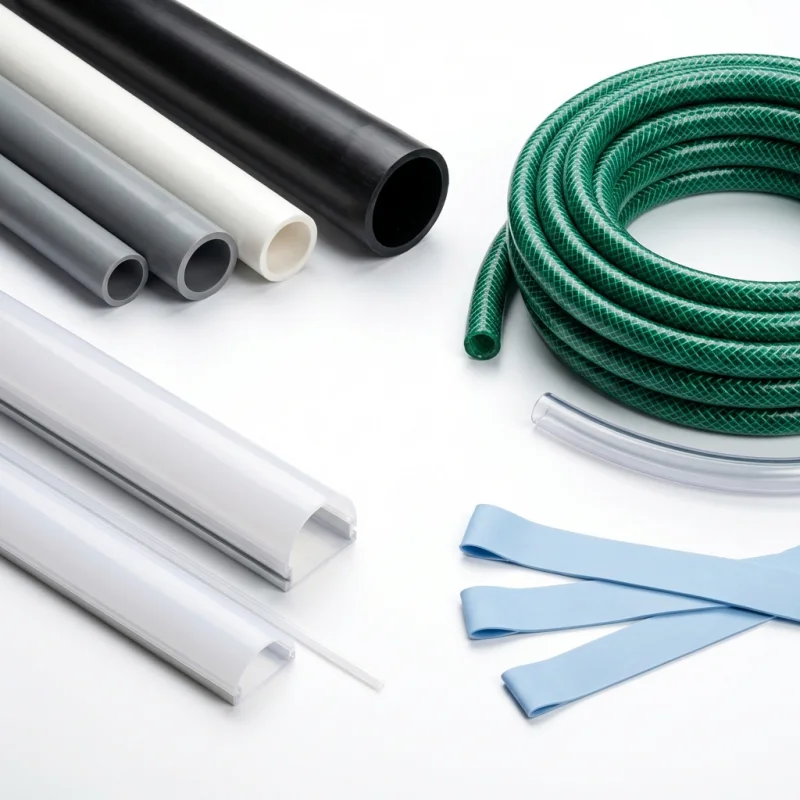

Aplicaciones comunes: ¿Qué pueden crear las extrusoras de plástico?
Máquinas extrusoras de plástico son increíblemente versátiles. He aquí las aplicaciones más comunes:
- Tubos y tuberías: Tuberías de agua, de gas y médicas.
- Perfiles: Marcos de ventanas, juntas de puertas, cubiertas de luces LED.
- Hojas: Envases, láminas de termoformado.
- Especialidad: Bandas elásticas de TPE, filamentos para impresoras 3D.
Elegir la máquina extrusora adecuada: Lista de comprobación para el comprador
Para comprar el producto adecuado máquina extrusora, Prepare las siguientes especificaciones cuando se ponga en contacto con fabricantes como Jinxin:
- Material: ¿Qué plástico utiliza? (por ejemplo, gránulos de HDPE, polvo de PVC, gránulos de PVC, gránulos de LDPE)
- Producto: ¿Cuál es la forma y el tamaño finales? (por ejemplo, Diámetro exterior del tubo 110 mm, Dibujo de perfil)
- Salida: ¿Cuántos kg/hora necesita?
- Aplicación: ¿Es para una línea nueva o para actualizar una antigua?

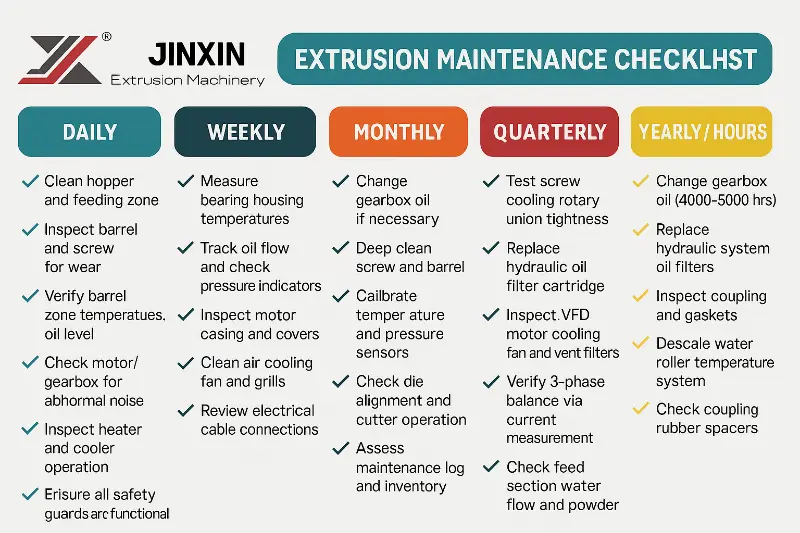

Mantenimiento y explotación
El mantenimiento rutinario garantiza máquina extrusora funciona eficazmente durante años.
- Comprobación periódica del desgaste del tornillo y el cañón.
- Control de los niveles y la temperatura del aceite de la caja de cambios.
- Calibración de bandas calefactoras y termopares.
¿Qué es una máquina extrusora? Preguntas frecuentes
He aquí respuestas rápidas a preguntas habituales sobre qué es una máquina extrusora.
Conclusión
Comprender qué es una máquina extrusora es el primer paso para dominar la producción de plásticos. Tanto si necesita una sencilla unidad de un solo husillo para tubos de PE como un complejo sistema de doble husillo para compuestos de PVC, el equipo adecuado define su éxito.
En Maquinaria de plástico Jinxin, Estamos especializados en máquinas extrusoras de plástico a la medida de sus objetivos de producción. Para ver cómo encaja la extrusora en un sistema de producción completo, lea ¿Qué es una línea de extrusión de plástico?
¿Listo para empezar? Contacto Jinxin hoy...
