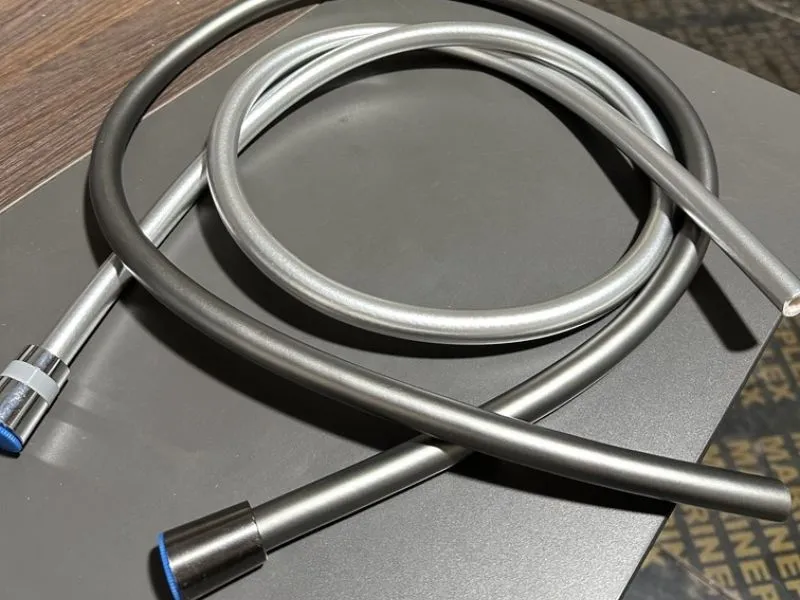

Ligne d'extrusion de tuyaux de douche lisses multicolores pour tuyaux de salle de bains en PVC
Coextrusion triple couche de haute précision pour les finitions mates, argentées et métalliques.
Configuration de la ligne d'extrusion du tuyau de douche lisse (modules de base)
Les modules suivants représentent les unités fonctionnelles de base de la ligne de production ; les composants auxiliaires et les accessoires standard sont omis ici par souci de clarté, mais sont entièrement détaillés dans la proposition technique formelle.
Unités d'extrusion de tuyaux de douche en PVC (système évolutif à 3 unités)
- Configuration de l'extrudeuse : Système de coextrusion modulable à 3 unités configuré sur mesure pour s'adapter à des diamètres de tuyaux spécifiques, à des épaisseurs de paroi et à des exigences de rendement ciblées.
- Entraînement et contrôle de base : Moteur Siemens Beide + Onduleur ABB haute performance, contrôlé par WECON PLC + écran tactile pour coordonner la vitesse et la température.
- Ingénierie des vis : Vis en PVC spécifiques à l'application, avec chromage dur et zones de mélange dédiées pour assurer une homogénéisation complète de la matière fondue et une surface sans défaut.
- Gestion thermique : Chauffage de précision multizone (typiquement 8 zones par unité) utilisant Fotek des relais à semi-conducteurs et des ventilateurs de refroidissement indépendants en acier inoxydable pour un contrôle stable de la température de la matière fondue.
Réservoirs de refroidissement en acier inoxydable (2 jeux)
- Intégration des processus : Positionné immédiatement après chaque étape d'extrusion pour stabiliser rapidement le profil du tube, verrouiller les tolérances dimensionnelles et préserver la brillance de la surface de la couche externe.
- Construction : Réservoirs entièrement en acier inoxydable SUS304 conçus pour résister à la corrosion à long terme et pour faciliter l'entretien.
- Alignement de précision : Réglage manuel sur 3 axes (hauteur, latéral, longitudinal) pour garantir que la trajectoire de refroidissement est parfaitement centrée sur la filière d'extrusion.
- Système hydraulique : Des pompes centrifuges en acier inoxydable à haut débit assurent une circulation constante de l'eau pour une dissipation uniforme de la chaleur.
Tressage à haute vitesse de 24 porteuses pour la production de tuyaux de douche
- Structure mécanique : Disque principal en aluminium usiné avec précision avec 24 bobines en acier inoxydable et 4 bobines dédiées au renforcement de la tension.
- Gestion de la tension : Des tendeurs mécaniques individuels sur chaque bobine garantissent que la couche de renforcement est appliquée uniformément sans déformer la chambre à air.
- Synchronisation : Le pas de tressage est adapté électroniquement à la vitesse de la ligne via le système PLC piloté par ABB afin de maintenir la cohérence de la structure.
- Qualité de construction : Le couvercle de protection en acier inoxydable réduit les perturbations du flux d'air pour un acheminement plus régulier du fil.
Débardage synchronisé et coupe servocommandée
- Traction : 2 ensembles de chariots de traction à courroie plate à double moteur avec convertisseurs ABB 580 assurent une traction sans glissement et à tension constante à tous les stades de la ligne.
- Système de coupe : Coupeuse à la volée Delta servo-motorisée avec retour d'information par encodeur pour une coupe d'équerre rapide et précise.
- Efficacité : Fournit des longueurs prêtes à l'assemblage avec un minimum de déchets de matériaux, contrôlé directement par l'IHM.
Enrouleur automatique à deux arbres
- Fonctionnement : Les deux arbres peuvent fonctionner indépendamment l'un de l'autre pour une production continue de rouleaux de tuyaux en vrac.
- Gestion de la tension : Équipé d'embrayages à poudre magnétique de 5KG et de contrôleurs de tension automatiques pour éviter la déformation du tube pendant l'enroulement.
- Précision : Des enrouleurs de niveau intégrés (unités de déplacement) assurent une disposition nette et uniforme du tuyau sur l'enrouleur.
Unité de finition métallique multicolore (transfert thermique à 4 têtes)
- Processus : Conçu pour l'application circonférentielle à 360° de feuilles métalliques ou de films décoratifs sur le profil du tuyau rond.
- Synchronisation quadruple axe : Quatre groupes de chauffage indépendants et quatre moteurs d'entraînement de 25 W garantissent une tension uniforme du film et un alignement précis des coutures.
- Intégration des lignes : Vitesse de traitement jusqu'à 4 m/min, entièrement synchronisée avec la ligne d'extrusion principale ; tous les composants électriques peuvent être configurés selon les normes de tension locales (220V/380V/415V).
Ingénierie pour la cohérence esthétique et la stabilité de la pression
Jinxin fournit des conseils techniques qui vont au-delà de l'équipement lui-même, en se concentrant sur les défis pratiques de la production de tuyaux de douche lisses haut de gamme :
Nous optimisons la conception du moule et la répartition des couches afin d'encapsuler complètement le fil de renforcement.
Cela permet d'obtenir une surface lisse au toucher tout en conservant l'ID/OD spécifié, éliminant ainsi la sensation de texture ou de “bosse” des tuyaux tressés standard.
Nous fournissons des conseils sur les couleurs à base de mélanges-maîtres aux clients qui ne peuvent pas importer d'encres liquides en raison des restrictions à l'exportation de produits chimiques.
Cela vous permet d'obtenir des couleurs vibrantes et conformes sans avoir recours à des processus complexes d'enduction d'encre.
L'inadéquation des composés de PVC est une cause fréquente d'instabilité de la production.
Nous donnons des conseils sur le choix de la dureté Shore pour chaque couche afin d'assurer l'équilibre idéal entre la flexibilité du tuyau et la résistance à l'éclatement à haute pression.
Nos unités de traction et d'enroulement synchronisées maintiennent une tension neutre afin d'éviter toute distorsion dimensionnelle.
Ceci est essentiel pour les tuyaux de douche lisses, où même une ovalisation mineure est visible sur la surface métallique du produit fini.
Prêt à configurer votre ligne d'extrusion de tuyau de douche lisse ?
Pour des questions rapides ou des fourchettes de prix générales, n'hésitez pas à utiliser le formulaire de demande d'informations. Barre latérale de contact rapide à droite (ou en bas sur mobile).
Toutefois, pour un devis précis basé sur la configuration et plan d'implantation de l'usine, nous vous recommandons de nous faire part de vos besoins spécifiques.
Pourquoi les fabricants et les responsables des achats choisissent-ils Jinxin ?
Accepté en usine avant l'expédition
Nous ne nous contentons pas de vérifier le mouvement mécanique, nous effectuons des essais de production à pleine charge avant l'expédition.
- Vérification des dimensions : Nous testons la ligne pour vérifier que le moule respecte les dimensions et les tolérances exactes de vos tuyaux.
- La “recette de démarrage” : Nous enregistrons les paramètres de traitement (températures, vitesses) utilisés pendant l'essai. Vous recevez ces Fiche technique pour éviter les approximations et commencer à produire immédiatement.
- Étalonnage des matériaux : Vous utilisez des matériaux spéciaux ? Nous recommandons d'expédier votre matière première pour qu'elle soit testée. Nous calibrons la machine en fonction de votre réalité, ce qui garantit la précision dès le départ.
Citation transparente, ligne par ligne
Votre devis n'est pas un vague résumé. Il s'agit d'un manifeste qui énumère, ligne par ligne, chaque composant de l'équipement et sa marque (par exemple, Siemens, ABB), afin de s'assurer que le matériel correspond à la promesse.
- Liste de configuration détaillée : Chaque moteur, inverseur, réservoir et contrôleur est répertorié par marque et modèle.
- Effacer les options de service : L'installation et la formation sur place sont facturées en tant que poste budgétaire distinct et transparent-Pas de frais surprises par la suite.
- Le prix “final” : Aucun supplément caché. Ce que vous signez est ce que vous payez.
Stratégie globale pour les composants de service
Nous mettons strictement en œuvre une stratégie de composants “prêts à l'emploi” pour garantir la sécurité de votre chaîne d'approvisionnement.
- Géants mondiaux de niveau 1 : Pour les entraînements et les moteurs, nous utilisons Siemens, ABB, RKC et Omron-disponible dans presque toutes les villes industrielles du monde.
- Des marques internationales qui ont fait leurs preuves : Pour les commandes et l'électricité, nous sélectionnons des marques telles que WECON et CHINT, qui ont établi des réseaux de distribution sur les principaux marchés.
- Résultat : Qu'il s'agisse d'un entraînement premium ou d'un relais standard, la qualité vérifiée et la facilité d'entretien sont garanties.
Références de confiance
La majorité de nos clients internationaux augmentent leur capacité avec nous, ce qui est un indicateur de fiabilité à long terme.
Sur demande, nous configurons la ligne pour qu'elle réponde aux spécifications de votre tuyau cible et aux exigences de test de l'utilisateur final. Nous fournissons également un certificat d'origine afin de minimiser les droits d'importation.
La confiance des fabricants au service des marques mondiales
“L'importation d'encre liquide pour l'enduction des tuyaux n'était pas possible en raison des restrictions chimiques locales. L'équipe de Jinxin s'est rendue avec nous dans une installation de compoundage et nous a aidés à sélectionner la dureté du PVC et le mélange maître de couleurs appropriés pour la couche extérieure.
Résultat : nous avons entièrement éliminé l'étape de la peinture et obtenu la finition par extrusion uniquement. Depuis, nous avons développé nous-mêmes plus d'une douzaine de variantes de couleurs”.”
Nous avons acheté trois tuyaux de douche différents avant de contacter Jinxin. Le problème principal était toujours les lignes de couture sur le film métallique après le transfert thermique.
Leur unité à 4 têtes nous a finalement permis d'obtenir une couverture totale de 360° sans chevauchement visible. Nos acheteurs à l'exportation en Europe ont accepté les échantillons dès le premier tour.
